Shelly 1 Mini Gen 3

28. November 2024 um 18:41
0 Antworten

VPN/Proxy erkannt

Es scheint, dass Sie einen VPN- oder Proxy-Dienst verwenden. Bitte beachten Sie, dass die Nutzung eines solchen Dienstes die Funktionalität dieser Webseite einschränken kann.

Anschlussdiagramme

Bilder

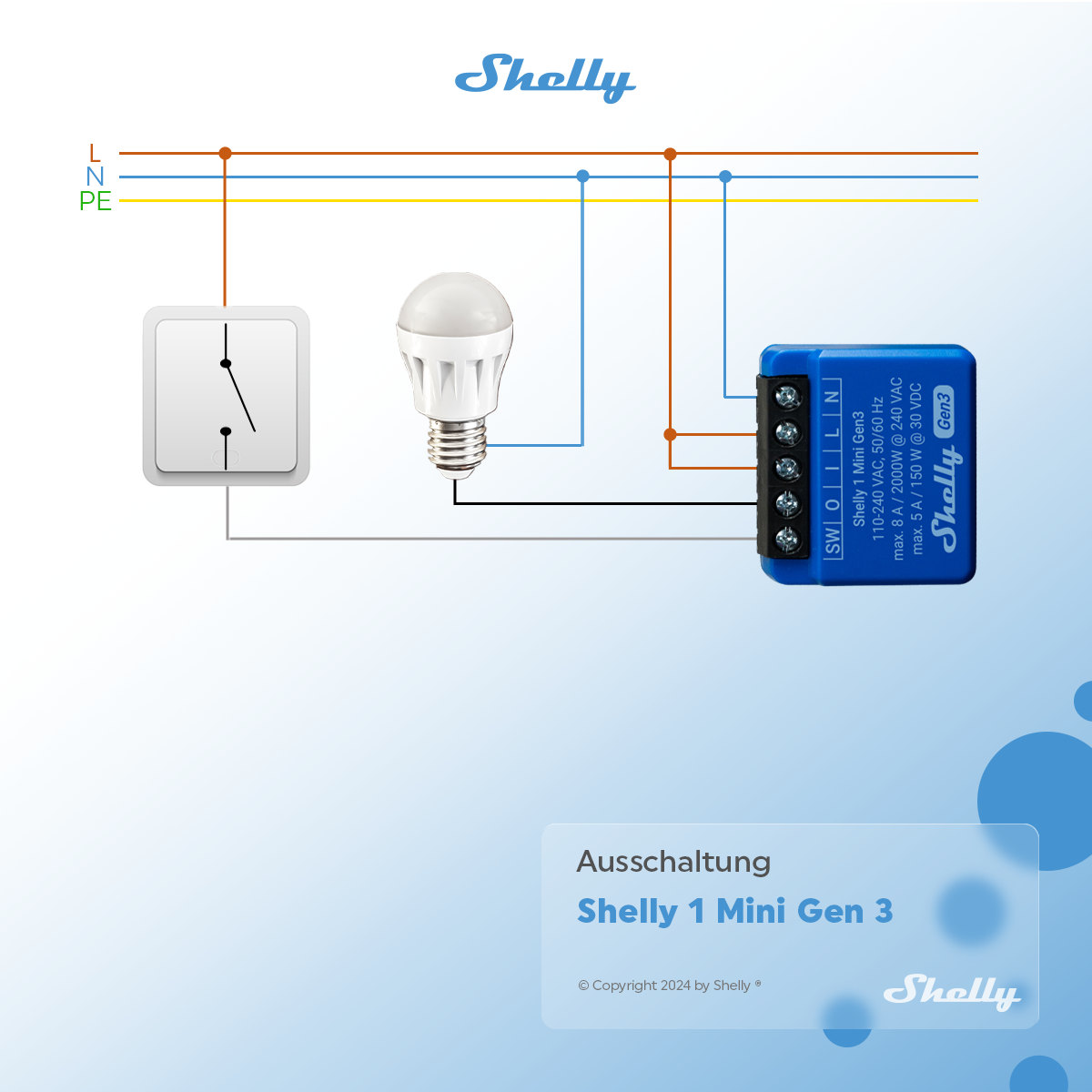

1 Mini Gen3 Ausschaltung_.png
- 587,39 kB
- 1.200 × 1.200

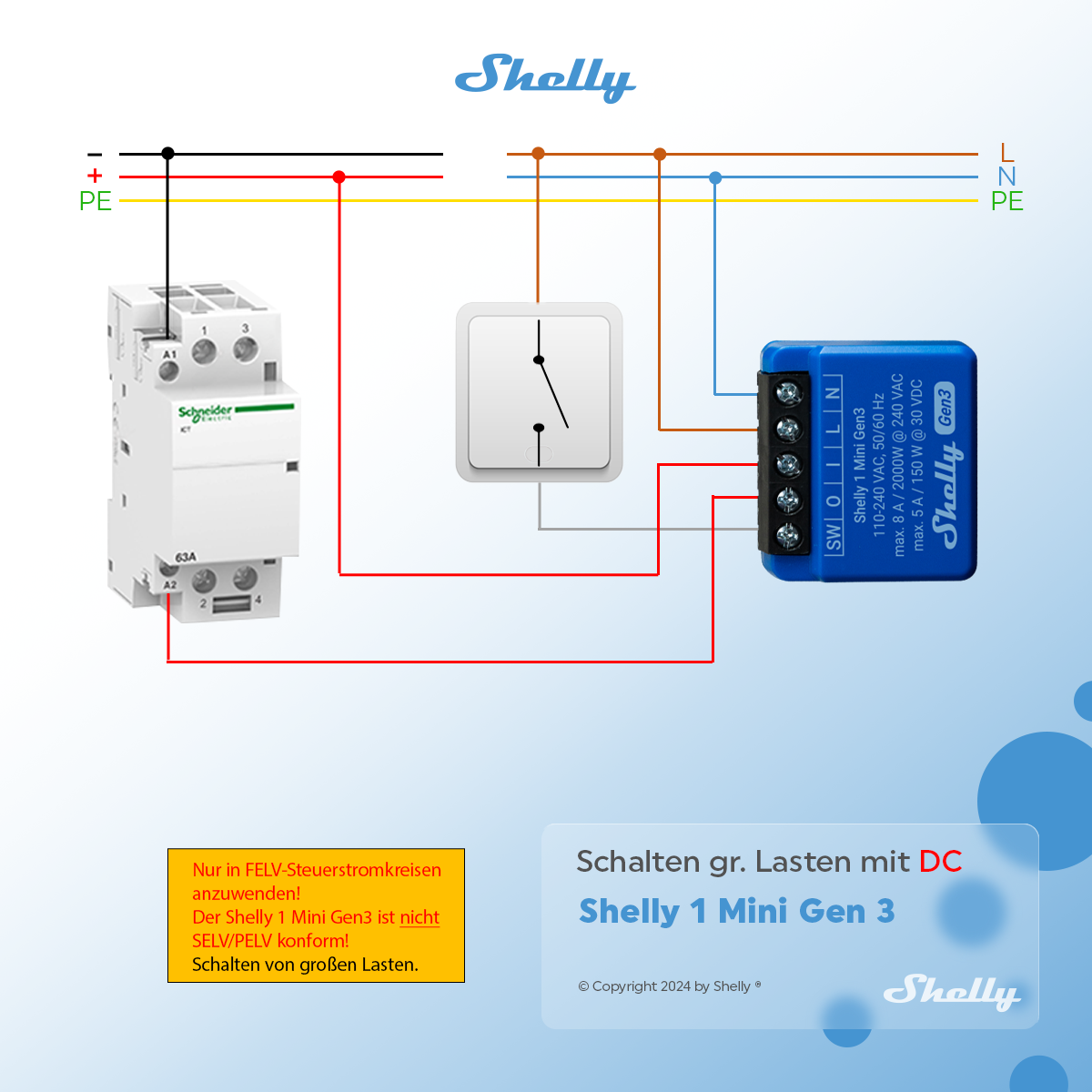

1 Mini Gen3 Schalten gr. Lasten mit DC.png
- 596,99 kB
- 1.200 × 1.200
1 Mini Gen3 Schalten gr. Lasten.png
- 571,26 kB
- 1.200 × 1.200

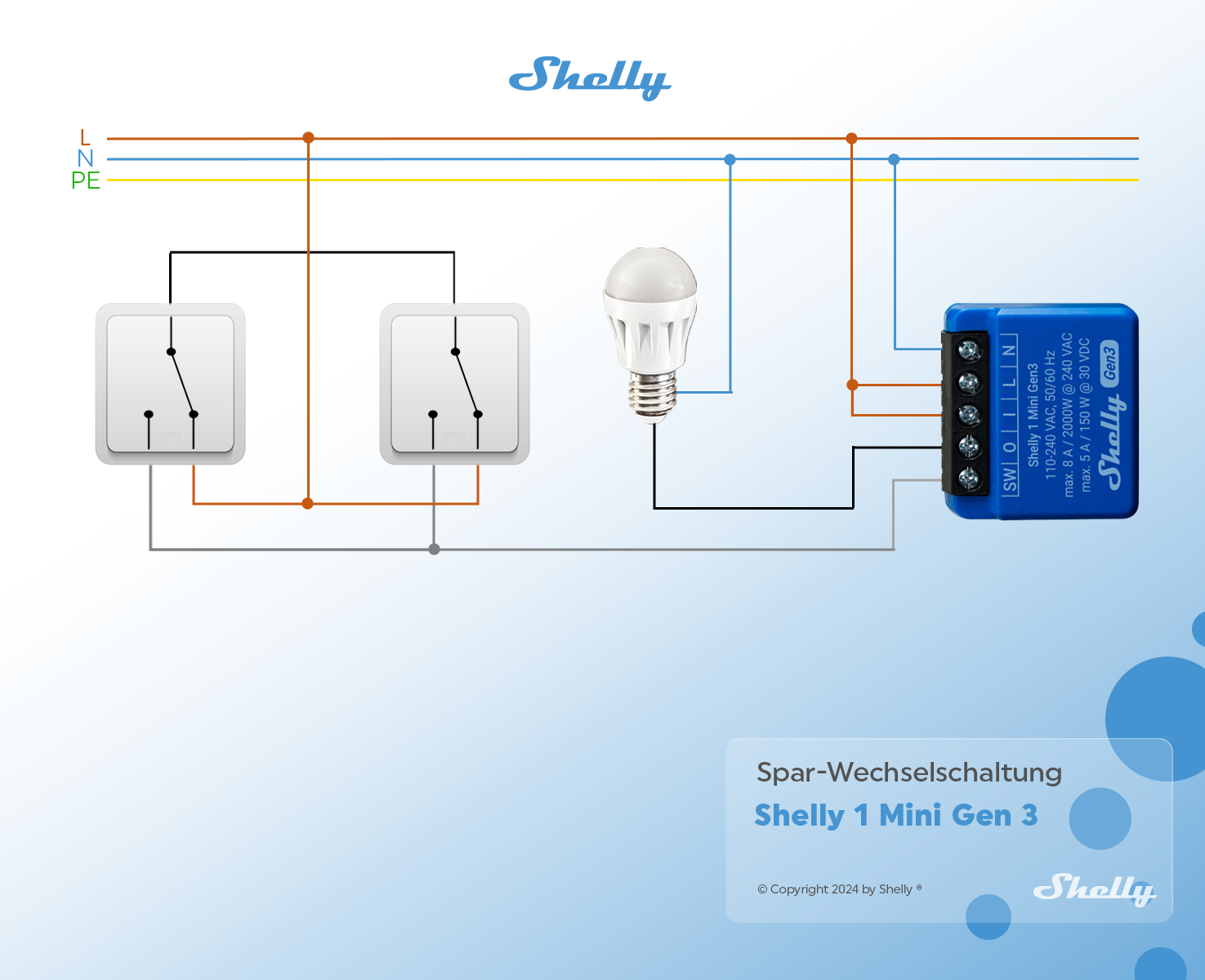

1 Mini Gen3 Spar-Wechselschaltung.png
- 618,69 kB
- 1.475 × 1.200
1 Mini Gen3 Wechselschaltung.png
- 583,66 kB
- 1.475 × 1.200

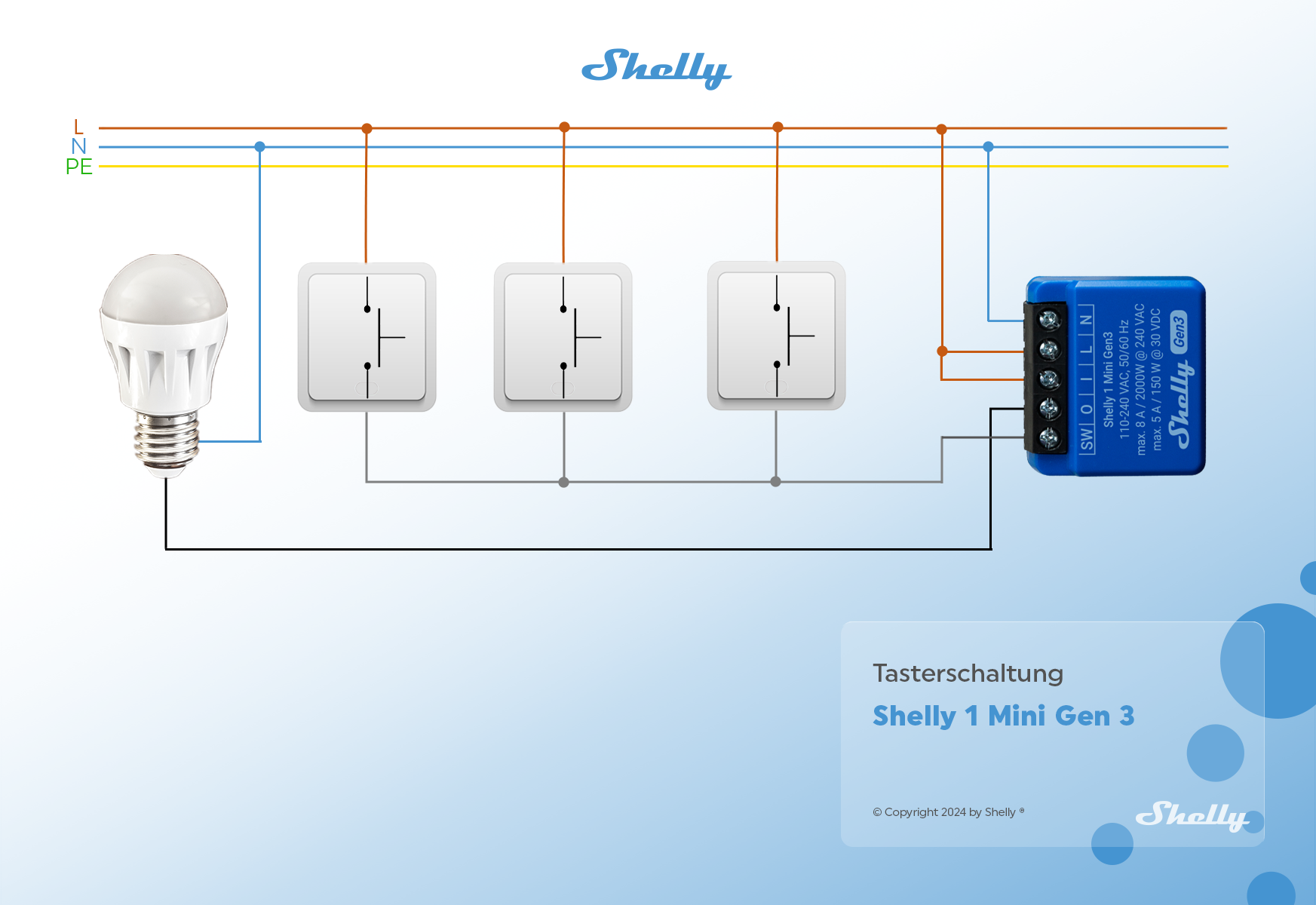

1 Mini Gen3 Tasterschaltung.png
- 670,41 kB
- 1.745 × 1.200

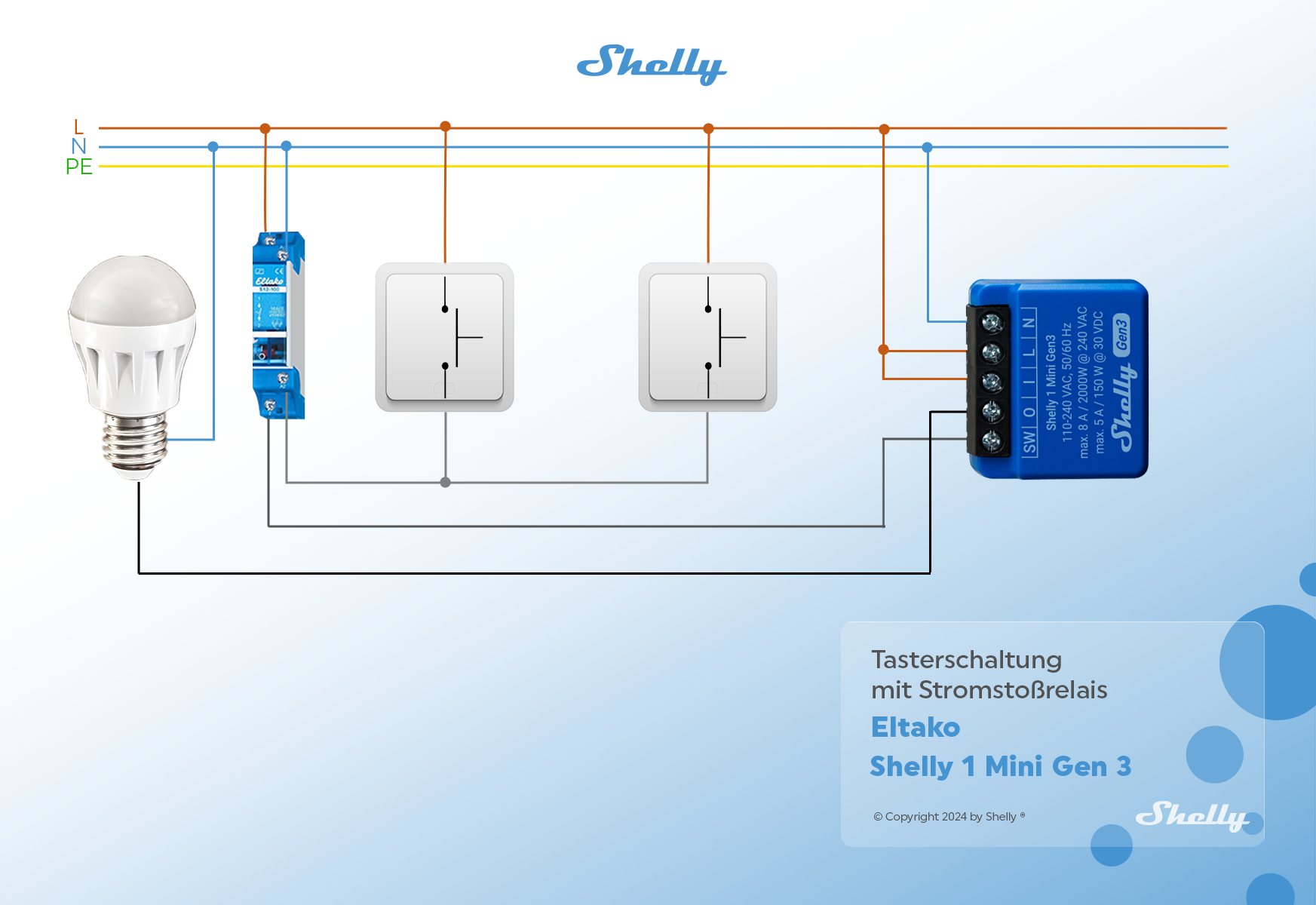

1 Mini Gen3 Tasterschaltung mit Stromstoßrelais.png
- 721,13 kB
- 1.745 × 1.200

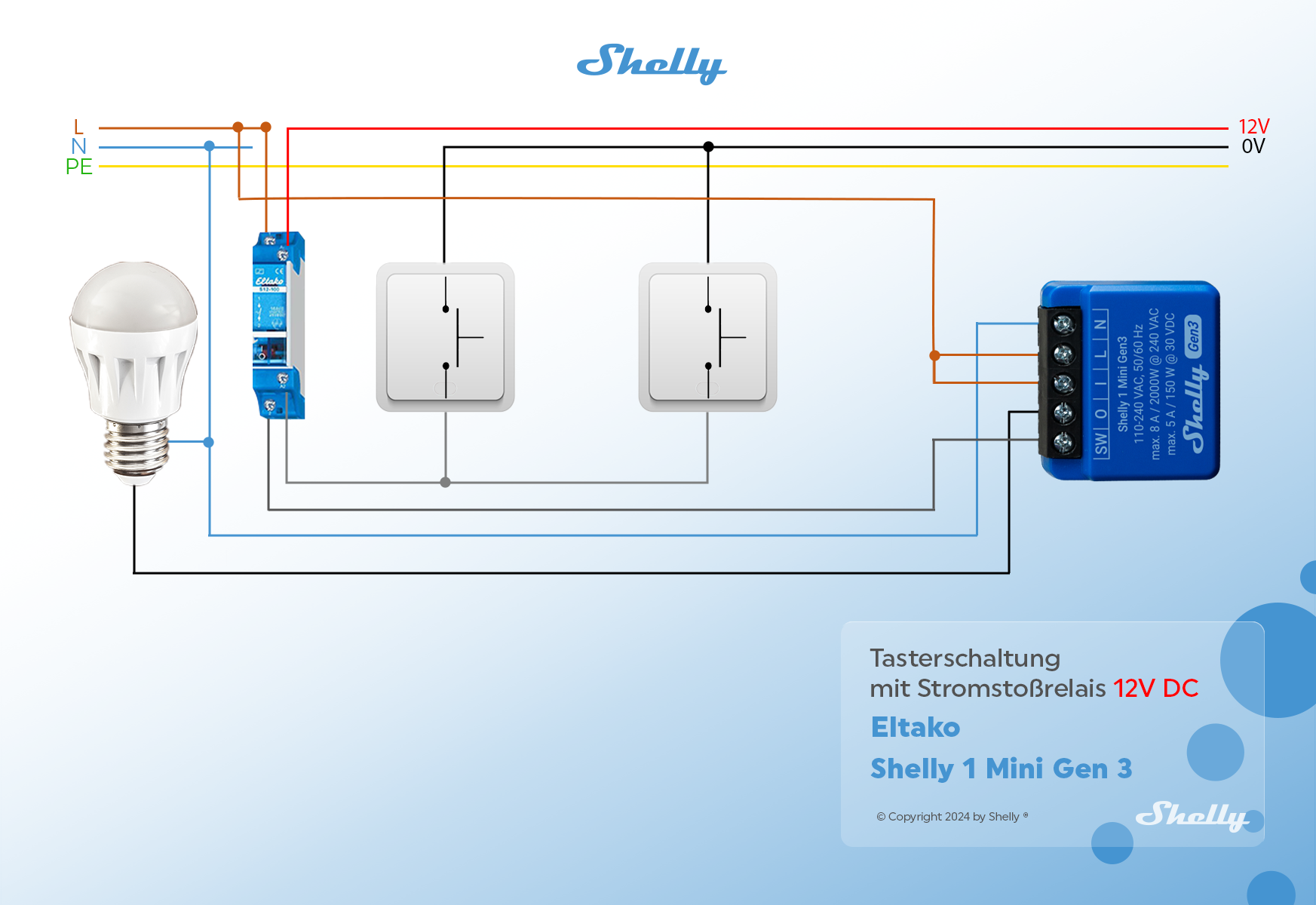

1 Mini Gen3 Tasterschaltung mit Stromstoßrelais 12VDC.png
- 723,1 kB
- 1.745 × 1.200
