Shelly Plus 1 Mini

  • November 27, 2024 at 6:36 PM
  • 0 Replies

VPN/Proxy detected

It appears that you are using a VPN, or proxy service. Please note that using such a service may limit the functionality of this website.

Anschlussdiagramme

Images

  • Plus 1 Mini Schalten gr. Lasten mit DC.png
    • 586.55 kB
    • 1,200 × 1,200
  • Plus 1 Mini Ausschaltung_.png
    • 587.31 kB
    • 1,200 × 1,200

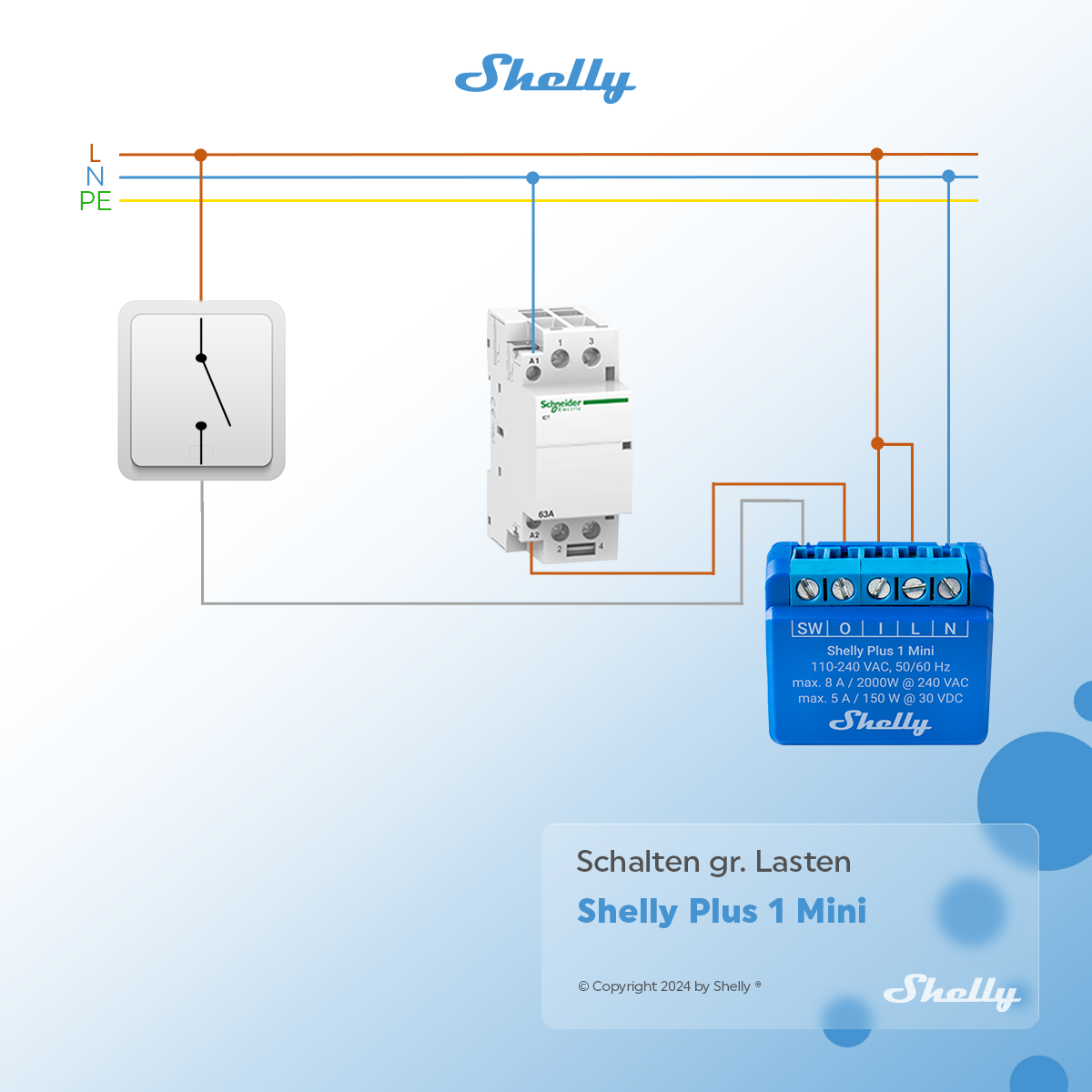

  • Plus 1 Mini Schalten gr. Lasten.png
    • 584.34 kB
    • 1,200 × 1,200

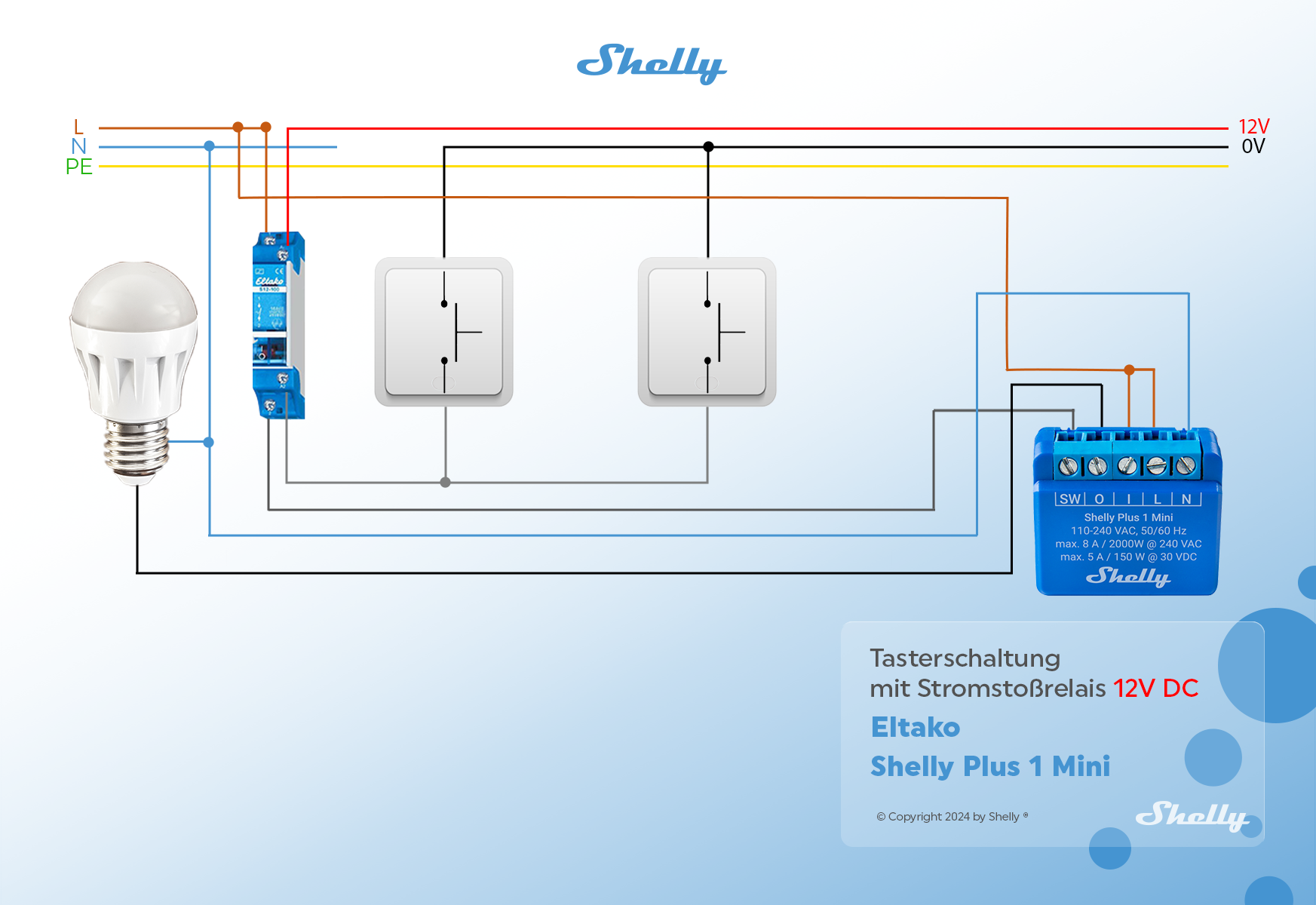

  • Plus 1 Mini Tasterschaltung mit Strombrelais 12VDC.png
    • 717.41 kB
    • 1,745 × 1,200

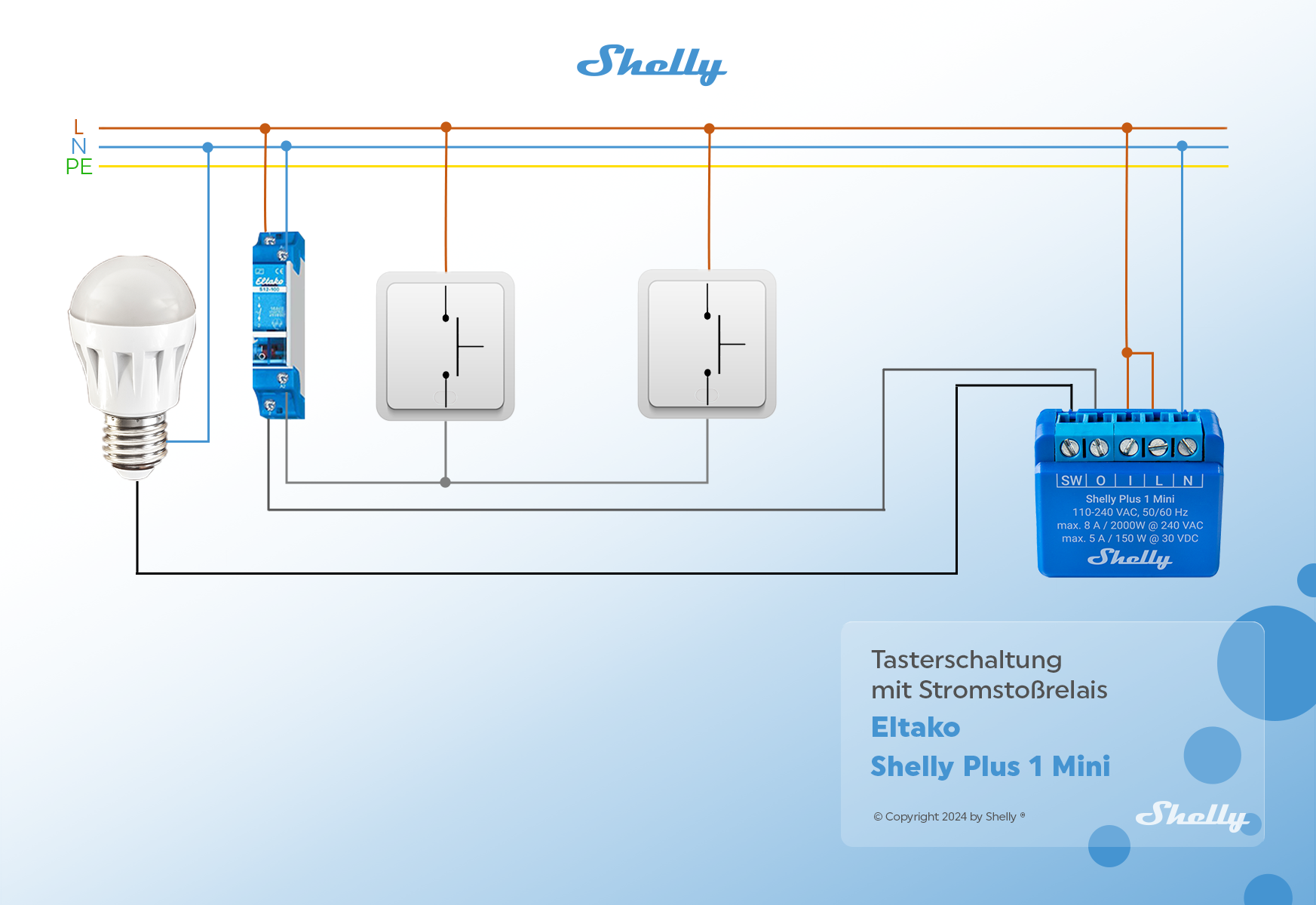

  • Plus 1 Mini Tasterschaltung mit Stromstoßrelais.png
    • 712.59 kB
    • 1,745 × 1,200

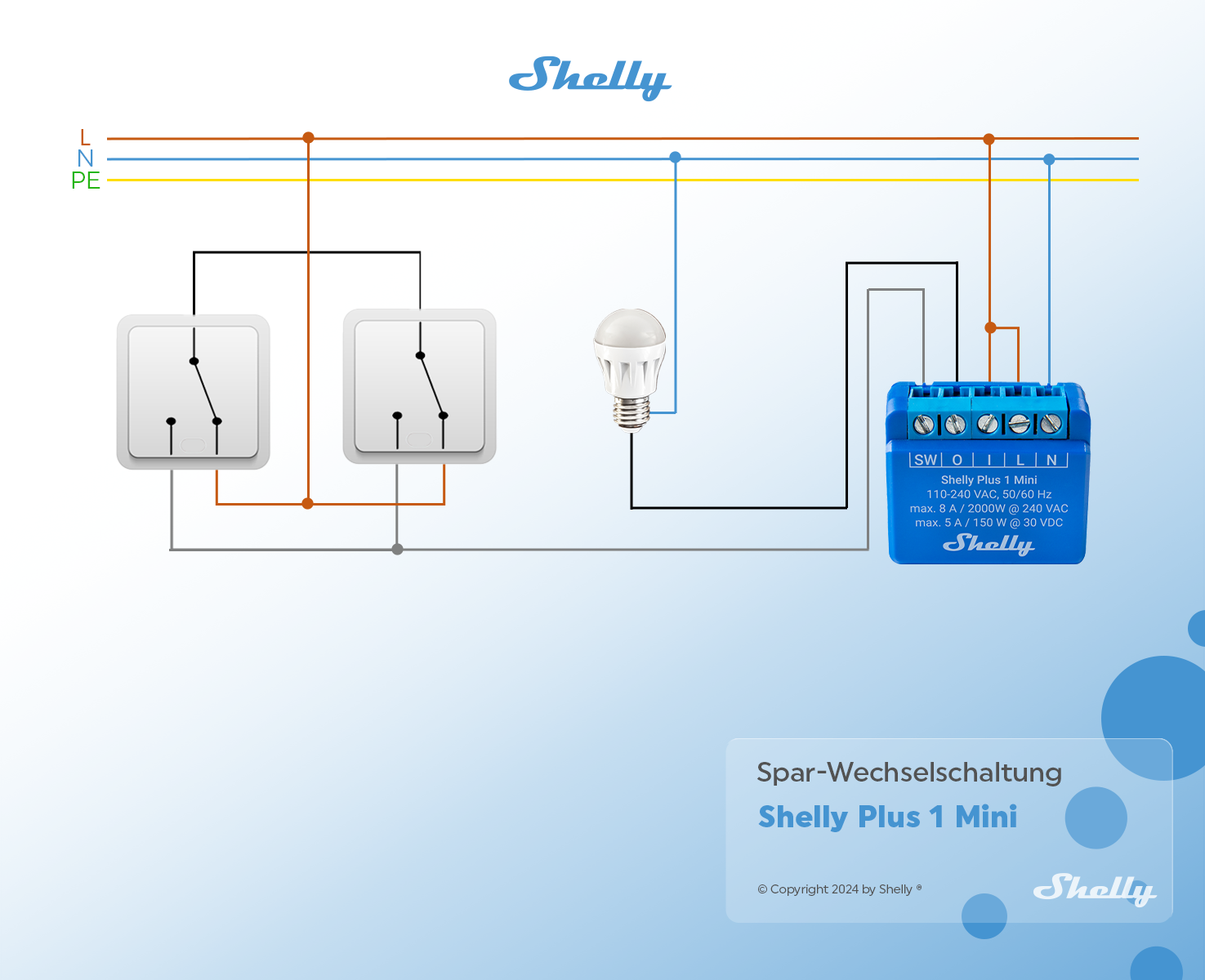

  • Plus 1 Mini Spar-Wechselschaltung.png
    • 598.09 kB
    • 1,475 × 1,200

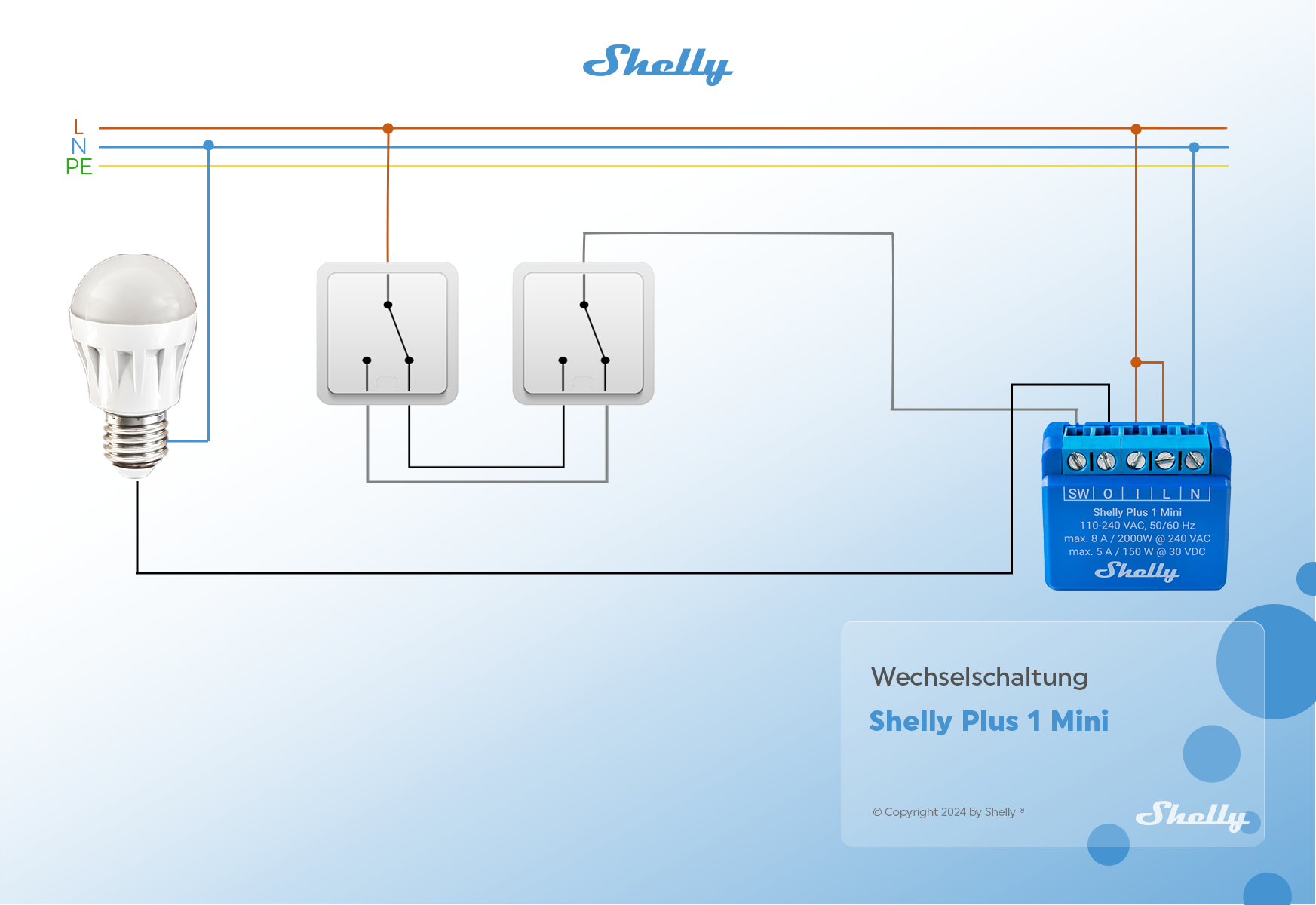

  • Plus 1 Mini Wechselschaltung.png
    • 681.37 kB
    • 1,745 × 1,200

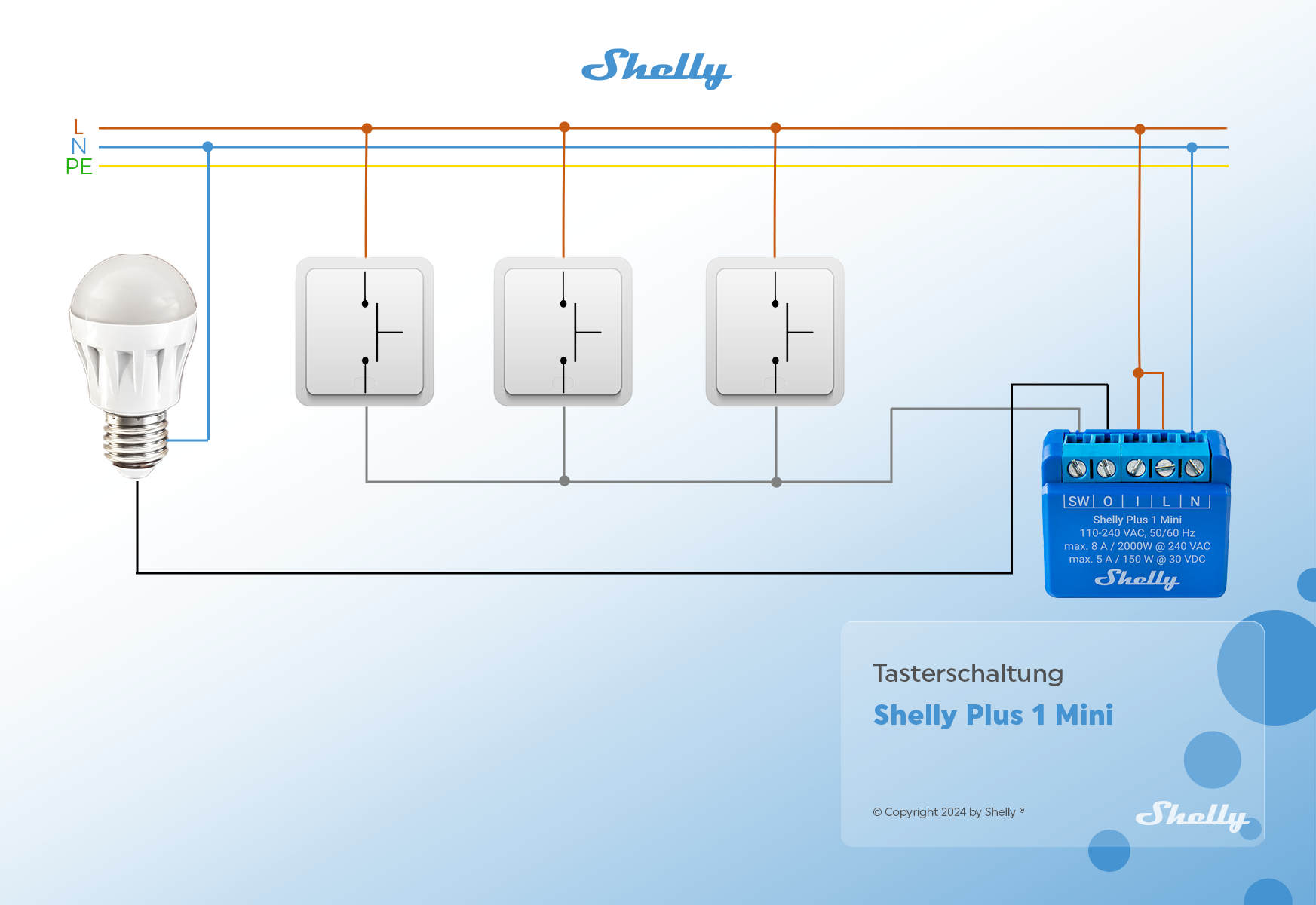

  • Plus 1 Mini Tasterschaltung.png
    • 665.53 kB
    • 1,745 × 1,200
