Ich finde, lest mal die Frage vom TE, ab #18 kommen wieder die üblichen Hinweise mit übergeordnete Systemen, das nutzt nicht Jeder..
Das gehört nach meiner Meinung wo anders hin, warum oder wodurch ist ja bekannt ![]()
Beiträge von DIYROLLY
-
-
Angenommen, ich habe eine Sonde mit einem Messbereich von 0–5 Metern, möchte jedoch nur einen Messbereich von 1,5 Metern messen, dann ist auch der Spannungsbereich anders. Das sollte aufgrund des anderen Kalibrierwertes auch möglich sein.
So ist es, wie bei mir auch.
Der Sensor kann ne höhere Eintauchtiefe wie bei mir auch.
Also Kalibrierung starten, Nachrfage Min, Sensor rausnehmen (vorzugsweise in nen Eimer mit ein paar cm Wasser legen), weiter, Sensor da wo er messen soll mit max. Stand einlegen, weiter..
0% sind leer und 100% sind voll
-
Shelly könnte sowas sicherlich auch fertigen...
gibt es leider noch nicht
https://hus.plus/produkt/flower…or-im-3er-pack/
Kapazitive Messung ist kein Hexenwerk und gibt es x-fach.
Mal testweise 3er Set bestellt (Mini ESP, RGB Led, oben auch Touchsensor für Reset etc., CR123A Li-Batt, WLAN, Datenbank mit xxxx Pflanzen, ne API für HA soll noch folgen)
Funktioniert recht gut bei unseren neuen Tomaten, Paprika, Gurken im kl. Gewächshaus.
Ich finde das paraktischer wie 3x Sensoren über analog (3 UNI) oder die mit dem LM393, hatte ich vorher genutzt.
Ich muss halt in der App nachschauen oder es kommt ne einstellbare Benachrichtigung. -
Ich hätte da kurz eine Frage. Ich wollte mal fragen, ob man den Zeitbereich in der App auch auf Minuten einstellen kann
Mit dem Premium Account
-
Ich habe den Drucksensor 4-20mA/2-10V einfach über den analog Wert in % kalibriert.
Geht über die App ohne Berechnung, leer ist 0%, voll ist 100%
-

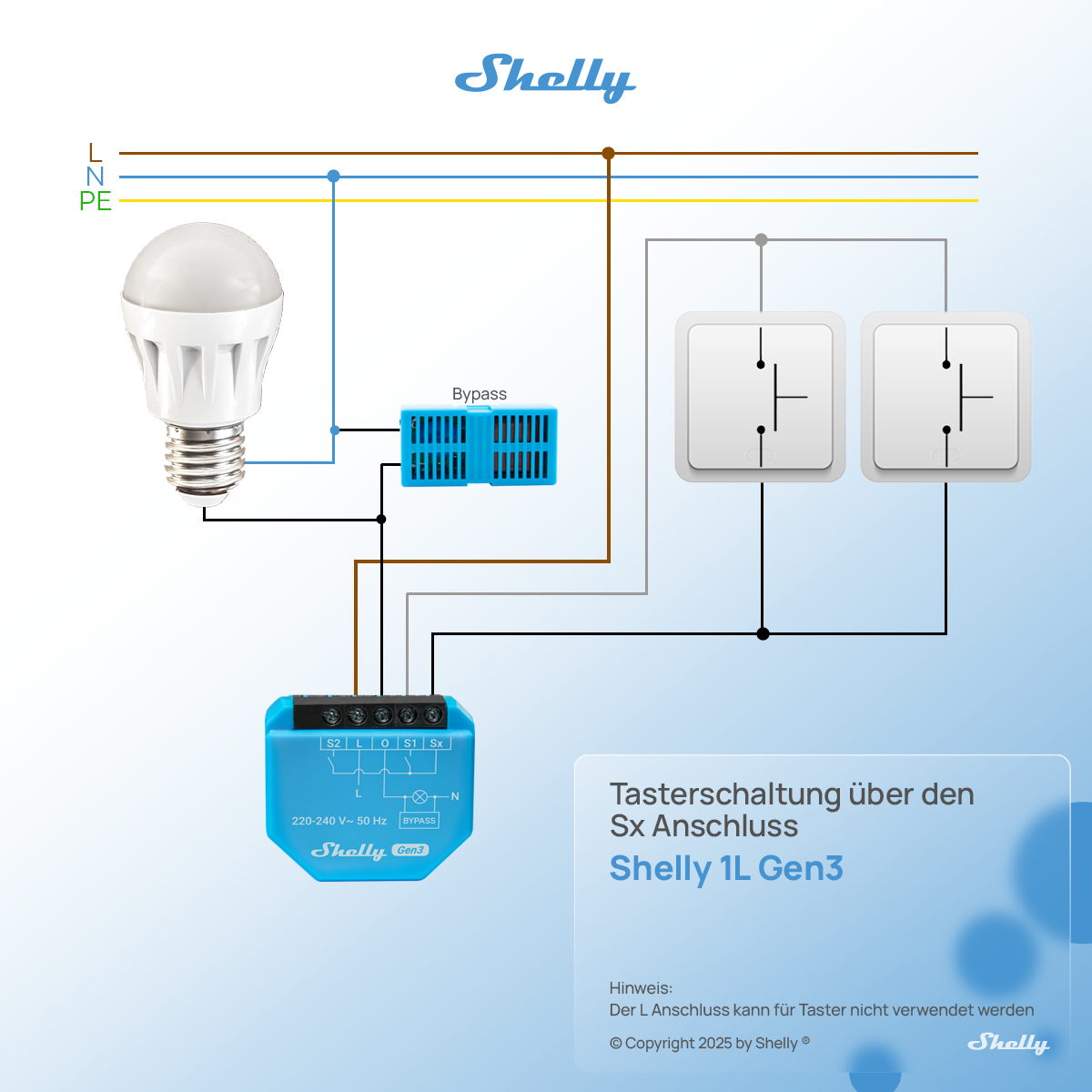

Es gibt für den Shelly 1 Gen3 oder Shelly 1 Gen4 auch ein Anschlussdiagramm für 24V AC Bewässenrungsventile als Beispiel.
https://shelly-forum.com/file-download/46381/ -
Es gibt eine Mindeslast bei den Shelly Plug xy und anderen, die liegt ab Gen3 üblicherweise bei ca. 1W, den Plug M habe ich nicht.
Die alten Plug S Gen1/Plus Plug S zeigen normalerweise ca. 0,7W noch an.
Da Schaltnetzteile und auch noch Pumpen beim TE dran sind, kann ich mir Schwankungen wegen dem unterschiedlichen Leistungsfaktor gut vorstellen. -
Der Plus UNI benötigt ca. 50mA an 12V DC
Die Ausgänge könnte man per "Software" verriegeln und einen auto off Timer einstellen. -
Für Relais muss der RGBW PM auf 4 Kanal (Geräteprofil light) stehen, nur dann sind die Eingänge alle getrennt einstellbar.
Im RGBWW Mode sind nur 2-3 Eingänge aktiv, der andere steht auf "detached"
In der App ist das etwas "undurchsichtig" gelöst weil der Hardware I/O Port genutzt wird.
0 = I1, 1 = I2.. 3= I4
Mann mus also bei jedem Eingang einstellen ob Taster oder Schalter und in der APP den auch ggf. aktivieren.
Das ist ja auch ein Dimmer wo der Taster auch dimmen soll und kein Schalter, besser wäre einen Schalter zu nutzen.
Persönlich finde ich ist es bei dem RBGW PM übersichtlicher das WebGui dafür zu nutzen.
Die Screenshots sind von nem RGBW PM den ich für eine 12V PWM Lüftersteuerung nutze. -
Allerdings weiß ich nicht, was im Inneren verbaut ist, habe keinen...
Ich habe die Bauteile auf der 230V Seite dort nicht gepostet, wäre aber kein Thema.
Bei dem 1-Channel ist der Abstand zwischen L und N auf der Platine nicht sehr groß.
Der Output ist ja "nur" für Shelly an DC gedacht, da ist ein mini Transistor nach dem PC817 geschaltet, das "Hühnerfutter" wird jeden kleinsten Verdrahtungsfehler sofort "bestrafen" (die Auswirkung versehentlich gegen N möchte ich jetzt nicht bewerten)BeitragShelly Decoupler an einer Kleinspannung 12V AC/12-24V DC nutzen
Ich habe nach etwas längerer Zeit mal wieder etwas gebastelt.
Den Optokoppler vom RGBW 2 konnte man auch umbauen, der Nachfolger hat mich natürlich auch interessiert
Die Schaltung von dem neuen Optokoppler ist etwas aufwendiger aufgebaut und zur Gleichrichtung einer Wechselspannung wurden 4 Dioden verwendet
Die Ausgangsschaltung wurde geändert und zusätzlich ein PNP Transistor eingefügt, darüber sollte man in keinem Fall versuchen etwas anderes zu schalten!
Nach Spezifikation in der Doku max. 2,4…DIYROLLY24. Oktober 2025 um 20:11 -
Windsensoren gibt es recht viele, mit Impulsausgang auch analog = Plus UNI
Es währe auch möglich die "Tastereingänge" der Steuerung zu verwenden - aber auch da müsste man ein 12V-Signal per Relay kurzschließen.
Wenn das mit den 12V passen würde = Plus UNI
-
Jo, häufig um die 70€
Der ist auch sehr interessant, habe ich nicht getestet: DFRobot SEN0308
Versorgungsspannung 3,3-5,5V DC , passt für The Pill und Plus UNI an VCC Sensor, ebenfalls 0-3V analog Ausgang. -
Anbei der Link für den Anschluss von einem SMT50 Bodenfeuchtesensor (Truebner) an The Pill mit Analog Adapter.
BeitragRE: The Pill: I/O Ports, Add-On und externe Sensoren, Module nutzen
Es gab den Wunsch den Bodenfeuchtesensor SMT50 (Truebner) an The Pill zu nutzen.
Für den Bodenfeuchtesensor gibt es ein Anschlussdiagramm am Plus AddOn.
Der Sensor gibt abhängig vom Wassergehalt im Boden einen Analogwert von 0 bis 3V aus.
Der Anschluss für den Temperaturwert bleibt frei.
Die Dokumentation von Truebner zu dem -> SMT50DIYROLLY12. März 2026 um 22:13 -
Es gab den Wunsch den Bodenfeuchtesensor SMT50 (Truebner) an The Pill zu nutzen.
Für den Bodenfeuchtesensor gibt es ein Anschlussdiagramm am Plus AddOn.
Der Sensor gibt abhängig vom Wassergehalt im Boden einen Analogwert von 0 bis 3V aus.
Der Anschluss für den Temperaturwert bleibt frei.
Die Dokumentation von Truebner zu dem -> SMT50 -
Werde mich dann mal in The Pill einlesen und evtl mal bestellen, kostet ja nicht so viele
Ich habe zu der Nutzung der I/O Ports (Adaptern) von The Pill schon ein paar Dinge gepostet, wenn gewünscht, kann ich eins mit dem SMT50 einfügen.
-
Ich habe das vor Jahren schon anders umgesetzt, leider eher was für Bastler mit etwas Erfahrung in Sachen Elektronik und Arduino oder ähnlich. Letzte Woche nach dem Winter wieder aktiviert.
(Arduino misst analog und über 2 INA219 Module mit I2C 2x Spannung und Strom = 5 Werte, die werden als eine Temperatur für den UNI über 1-Wire als DS18B20 emuliert)
Leider sperrt die FW ab Shelly Plus diesen Trick
Der eine UNI misst auch analog die Helligkeit (Sonne für Rollos) und über einen Input Regen.
An den Ausgängen sind 2 Relais, Stellventil für Bewässerung Garten dran (wohl etwas mit Plus UNI erweitert, der misst auch die Wassermenge, Durchfluss)
Vor gut 3 Jahren hatte ich die größere "Bastelstunde" hier mal gepostet.
An der 12V PV hängt noch ein Plus UNI, der bewässert über ne 12V Pumpe das Gewächshaus aus Regentonnen (inkl. Standmessung, Durchfluss und Temperaturen)
In Kurzform: Mini PV 12V LiFePo 10Ah mit MPPT, 1x Arduino, 1x UNI, 2x Plus UNI, Regensensor, LDR, 12V Stellventil, 12V Pumpe (für WoMo), 1x Drucksensor 12V, 2x Hallsensor (Durchfluss), 2x DS18B20, 4x Mini Relais, alle Werte in der Cloud.
Die Shelly können viel, mit etwas Kreativität kann man viel umsetzen
-
Das Problem ist bestimmt der Stromausfall gewesen....
Die Spannung kann nach Rückkehr dann auch mal kurzzeitig höher gewesen sein (wäre sicherlich nicht der erste Fall) -
Eventuell sind die auch defekt.
Über den kleinen Taster am Shelly selbst, ist das immer ein Hardwarereset, über einen Eingang geht das über die Firmware (kann man deaktivieren)
Wenn die LED immer leuchtet, auch wenn man den Taster >15s drückt, ist der defekt.
Die LED sollte beim Drücken erst langsamer und dann schneller blinken. -
Für das Plus AddOn ist ein Anschlussdiagramm vorhanden.
https://shelly-forum.com/file-download/49050/
Nutzt besser den Plus UNI oder wenn es ein "modernerer" sein soll, The Pill mit dem Analog Adapter
-
Ich käme nie auf die Idee den Taster an einem Plug S für etwas anderes zu nutzen.
Die sind eher örtlich schlechter erreichbar und wenn man älter ist..
