Beiträge von thgoebel

    Lesen kann ich noch.

    Wirklich?

    Nachtrag wegen den Hinweises von Loetauge:

    In dem in Beitrag #10 verlinkten Artikel ist zu lesen:

    << Die Lebensdauer bei der maximal erlaubten Temperatur

    Die Hersteller von Elektrolytkondensatoren geben die Lebensdauerwerte bei der maximal erlaubten Bauteiletemperatur an. Dies sind heute üblicherweise 105 °C. Diese Lebensdauerwerte liegen bei 1000 oder 2000 Stunden bis hin zu 10.000 Stunden und mehr. Dabei gilt, je höher die angegebene Lebensdauer ist umso länger wird das Bauteil in einer vorgegebenen Anwendung bei bestimmter Umgebungstemperatur arbeiten.>>

    Und Kollege Krauskopp meint dazu:

    Hab es ja gelesen, war nur erstaunt, wieso denn das als so übermäßig toll dargestellt wird, wenn das im 24/7 Betrieb eines Shellys auch nur ein garantiertes gutes Jahr bedeutet.

    ...

    Man kann mit "detached" sehr schön andere Shellies fernsteuern! Oder, falls man OUT-1 u dOUT-2 versehentlich vertauscht hat, mit "localhost" die Ausgänge über Kreuz schalten...

    Die Spannungsfestigkeit des DIGITAL IN-Eingangs des Add-On plus (+/- 15V) scheint mit doch gegeben. Sieht man sich die Eingangsbeschaltung an

    Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

    so erkennt man, daß bei positiven Eingangsspannungen größer Vdd (3,3V) am Digitaleingang der Spannungsteiler die Eingangsspannung auf Pin IN-A (3) des NSi824 auf dem Potential der Betriebsspannung hält, den die Speisespannung (3,3V) wirkt als Begrenzung. Bei negativen Spannungen am Digitaleingang wirkt die Substratdiode des IC NSi824 in Verbindung mit dem Eingangswiderstand begrenzend. Daher keine Sorge!

    Was man noch auf der Skizze sieht: Der Bleistift muß gespitzt werden…

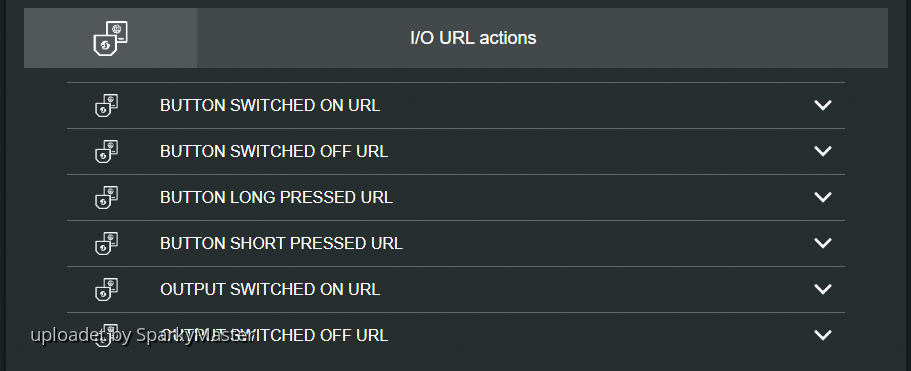

    Welchen Trigger hast Du genutzt? Da gibt es beim Dimmer2 ja eine ganze Reihe Möglichkeiten:

    Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

    Wenn Du z.B. „Ausgang aus“ zur Auslösung des 30%-Befehls genutzt hast, ist es klar, daß der Dimmer dieses Kommando beim Ausschalten von anderer Stelle an sich sendet, sobald er aktiviert wird. Nimm einen Tasten-/Schalter-Befehl (je nach Ausstattung mit Taster/Schalter) für die 30%-Einschaltung, dann sollte das Problem behoben sein.

    Zur Frage nach Details des Primärreglers: Die Schaltung ist im Datenblatt zum LNK304 zu finden! L ist Bezugspotential („GND“), weil die Strommessung des ADE7953 mit Shunt geschieht und „nahe“ beim Bezugspotential sein muß. Hinzu kommt die Vorschrift, daß der Außenleiter („Phase“) geschaltet werden muß.

    Und viel Spaß beim Entwurf eines neuen Netzteils für den 2.5er! Einen wesentlichen Fortschritt erreicht man schon durch Ersatz der verwendeten 1N4007 als Gleichrichter der Netzspannung durch eine schnelle Diode - damit konnte ich mehrere 2.5er befähigen, auch in der Nähe von Leuchtstoffröhren oder sonstigen Quellen von transienten Spannungsspitzen ausfallfrei zu arbeiten…

    Gab es. Der Suchbegriff „3EM explodiert“ bringt diverse Treffer…

    Hier ist ein solcher Fall verlinkt:

    thgoebel
    12. Februar 2022 um 10:53

    Der Digital Input ist tatsächlich schützenswert. Hier ein klitzekleiner Auszug aus dem Datenblatt der „Digital Isolator“-Serie NSi824x:

    Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

    Spannungen am Digitaleingang, die etwas höher sind, als die Versorgungsspannung des IC (rechne mit 5 bis 6 Volt, habe das noch nicht nachgeprüft), könnten den IC dauerhaft beschädigen! Wenn da keine TVS-Diode ist…

    Rolf, willst Du tatsächlich die Schaltung des Add-On aufnehmen? Das ist äußerst mühsam…

    Na, Du wirst entdecken, daß die Mehrzahl der Bauelemente

    (a) zur galvanischen Trennung der GPIO-Ports, oder

    (b) dem Aufbau eines V/f-Wandlers und der Referenzspannungsquelle dient.

    Wie komme ich darauf? Aufgabenstellung (a) ist einfach - das brauchte der alte Add-On schon. Jetzt hat Allterco jedoch großen Wert auf ausreichende Sicherheitsabstände gelegt hat. Das „plus“ Add-On ist jetzt endlich SELV-fähig.

    Aufgabenstellung (b) ergibt sich durch die Tatsache, daß ein galvanisch getrennter ADC-Eingang auf dem Add-On vorhanden ist. Wie wurde das realisiert, wenn man ausschließlich digitale Potentialtrenner zur Verfügung hat? Ganz einfach: Man baue einen supergünstigen V/f-Wandler! Und das macht der dual Comparator „3peak 393A“. Ungefähr so:

    Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

    Der rechts dargestellte Zähler und das Display werden durch den ESP32 auf dem Shelly per Software implementiert. Das ist alles…

    Knapp 2Wh über den Zeitraum von 8 Stunden würde ich als „thermisches Rauschen“ klassifizieren. Die Größenordnung von Fehlern ist stets relevant…

    Ein Beispiel aus meiner Garage: Meine Wallbox erzeugt Energie:

    Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

    Das sind Blindleistungen mit negativem Powerfaktor, die von den Entstörkondensatoren der WB ausgehen. Habe ich so registriert und ignoriere das…
