Dafür, daß Du kein Elektriker bist, stellst Du viele Fragen!

Zitat von Clarkson

Das Symbol der Klingel, ist das die gesamte Klingel oder der Lautsprecher?

Das Symbol steht für eine Feld-, Wald- und Wiesenklingel mit einem Elktromagneten und einem Wagnerschen Hammer, der den Strom unterbricht, wenn der Klöppel an die Glocke schlägt.

Zitat von Clarkson

Was ist der Unterschied zwischen den blauen und schwarzen Teilen?

Das ist hier nicht relevant. Du benötigst: Eine Diode 1N4007, einen Widerstand 10kΩ, 1/4W und einen Elko 3,3μF/35V. Andere Werte tun es auch: Widerstand zwischen 2,2kΩ und 22kΩ, Elko zwischen 2,2μF und 10μF.

Zitat von Clarkson

Warum wird 2 nicht an GND angeschlossen sondern nur an 7?

Weil wir ein gemeinsames Bezugspotential benötigen.

Zitat von Clarkson

Ich dachte das eine wäre die Gerätemasse und das andere die Sensormasse?

Um das zu erklären, muß man die Innenschaltung des UNI plus kennen:

Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

Weiteres würde jetzt zu weit führen…

Zitat von Clarkson

Oder kommt das durch den "Umbau"?

Welchen Umbau, bitte?

Das ist ein Wechselschalter, oder? Und der hat keine Kontollleuchte, oder?

Wenn der Busch-Jaeger Schalter ebenfalls drei Klemmen aufweist, sollte das genauso funktionieren. Allerdings werden die Bezeichnungen auf dem Schalter möglicherweise abweichen. Du könntest ja mal ein Foto der Klemmen machen u nd einstellen...

Zitat von thgoebel

Der GIRA-Wippschalter muß entgegen dem (aufgedruckten) Standard verdrahtet werden!

Da ist kein Bypass...

Zur Kopplung an den SW-Eingang und zur galvanischen Trennung würde ich dieses Produkt empfehlen:

https://www.shelly.com/de/products/sh…-decoupler-230v

Primärseitig kann das Teil durch Austausch eines Widerstands auch für Kleinspannung modifiziert werden.

Montiert man ein Add-On plus an einen Shelly Dimmer Gen3/4, wird das Add-On zwar nicht in der Firmware unterstützt, die Spannungen Vref (10V DC) und Vcc (3,4V DC) stehen jedoch an den entsprechenden Klemmen des Add-On zur Verfügung. Auf den Maximalstrom achten! (Besonders bei Vref!)

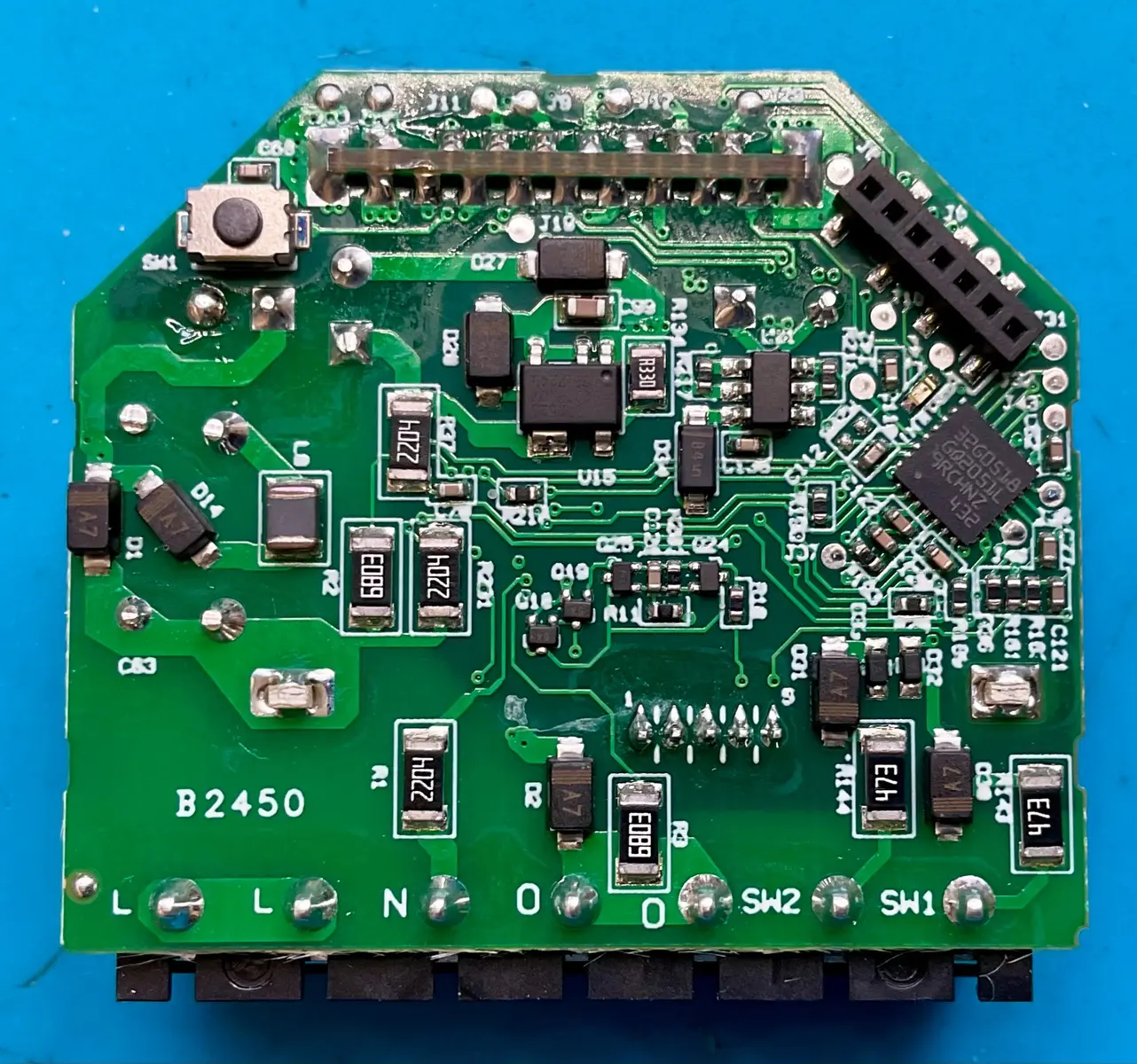

Wie hier zu erkennen ist:

hat der Shelly Dimmer 3/4 einen GPIO-Port. Steckt man dort ein Add-On plus an, sollten die Referenzspannung und die 3,6V Vcc (für Sensoren) bereitgestellt werden. Probiere das mal aus…

Phase B hat einen verdächtig kleinen Powerfaktor. Würde empfehlen, statt

Zitat von todo82

Wir sind uns sicher, dass wir die Phasen korrekt zugeordnet

eine Messung vorzunehmen:

Shelly PRO 3EM (und PRO 3EM 3CT63) - korrekte Installation prüfen

Zitat von todo82

Ist es möglich, die Phasen für die Versorgung des Shelly nach einem LS der jeweiligen Phase abzugreifen

Ja.

Zitat von todo82

muss ein separater LS direkt nach der Sammelschiene gesetzt werden?

Nein.

Zitat von todo82

Kann das einen Einfluss auf das Messergebnis haben?

Nein. Der Einfluss eines LS, der von anderen Verbrauchern mitgenutzt wird, auf die Präzision der Spannungsmessung ist verschwindend gering und wird von der Toleranz des Shelly überdeckt.

Indeed, this s possible!

Hier der entsprechende Thread:

Beitrag

RE: Shelly (1) mit HERA Touch

Zur Komplettierung dieses Threads eine Skizze:

Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

Wie Jan Hendrik Kempkes vorgegangen ist, hat er bereits beschrieben:

(a) Ermittlung des geschalteten Ausgangs des Touch-Sensors. Das kann entweder mittels Spannungsmessung an der Buchse des Sensors geschehen, oder aber durch Widerstandsmessung vom Steckerpol zur Buchse.

(b) Ausführung der Schaltung (wie oben gezeigt). Dabei ist es…

thgoebel

31. März 2022 um 09:34

Und noch einer im internationalen Forum:

https://community.shelly.cloud/topic/2929-swi…/#comment-30089

Zwei Reedkontakte und zwei Temperatursensoren sind mit diesem Geräteprofil möglich:

Allerdings haben die Digitaleingänge (noch?) keine Zählfunktion.

Zitat von tvbshelly

Sind leider nur Fotos, kein echter Teardown mit Erklärungen.

Was wird erwartet? Shelly Dimmer2 (Gen1), Shelly Dimmer Gen3/4, Shelly 1L (Gen1) und Shelly 1L/2L Gen3 sind NICHT mit Kleinspannung zu betreiben. Das liegt an der besonderen Schaltung des Netzteils, die wegen der Möglichkeit, die Geräte ohne Neutralleiter betreiben zu können, erforderlich ist. Ein wichtiger Hinweis ist in dem „Nicht-Teardown ja gegeben: Die Dimmer der Generation 3/4 haben eine SMD-Sicherung, die auch den Laststromkreis absichert! Das ist ein Teil, welches u.U. erneuert werden muss.

Zum Anliegen von ddTech: Muß zugeben, nicht wirklich verstanden zu haben, was verlangt wird: Eine Leiterplatte des Shelly Dimmer Gen3/4 in einen verlängerten E27-Sockel zu bauen? Einen Dimmer Gen3/4 mit Kleinspannung zu betreiben? Einen Shelly mit Touch-Bedienung auszustatten?

Eines ist sicher und wurde ganz oben bereits ausgeschlossen: Betrieb mit Kleinspannung (12 oder 24V DC) ist nicht möglich! Touch-Snesoren gibt es beim China-Mann. Und WIMRE auch einen Thread, in dem die Anschaltung eines solchen Touch-Sensors an den SW-Eingang eines Shelly behandelt wird…

Danke für den Hinweis, Horst!

Ändere daher meinen Beitrag (#41) wie folgt:

„Ohne die Dokumente zur Doorline/TFE durchgesehen zu haben, möchte ich annehmen, daß die Spannung zur Betätigung des Türöffners nicht aus der Doorline/TFE bereitgestellt wird, sondern vom Klingeltrafo kommt. Die TFE sollte einen (potentialfreien) Kontakt haben, mit dem der TÖ geschaltet wird. Diesem Kontakt kann man Klemme I und O eines Shelly 1(Gen 1-4) parallel schalten.“

Ohne die Dokumente zur Doorline durchgesehen zu haben, möchte ich annehmen, daß die Spannung zur Betätigung des Türöffners nicht aus der Doorline bereitgestellt wird, sondern vom Klingeltrafo kommt. Die Doorline sollte einen (potentialfreien) Kontakt haben, mit dem der TÖ geschaltet wird. Diesem Kontakt kann man Klemme I und O eines Shelly 1 (Gen 1-4) parallel schalten.

Wie man Wechselspannungssignale mit einem UNI plus erkennt, zeigt dieses Schaltbild:

Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

Versorgt man den UNI plus mit einem SEPARATEN DC-Netzteil, kann eine Diode (an Pin1) entfallen:

Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

Fatalerweise ist es beim Shelly pro 3EM ja genau der eingebaute Überspannungsschutz, der die Schäden (siehe RE: Totalschaden Shelly pro 3EM) auslöst: Der Überspannungsschutz (VDR) degradiert mit der Zeit und wird niederohmig. Jetzt sollte die eingebaute Sicherung auslösen. Leider tut sie das nicht zuverlässig, wodurch der Schadensverlauf ausgeweitet wird.

Daher hilft die Installation einer Feinsicherung (250mA träge) vor Klemme C. Wenn man schon dabei ist, schadet die Absicherung von Klemme A und B nicht.

Ein zusätzlicher Überspannungsschutz, wie im Beitrag #73 vorgeschlagen, schadet natürlich ebenfalls nicht. Vermutlich wird der im Shelly eingebaute Überspannungsschutz jedoch weiterhin degradieren und als Schadensauslöser wirken. Das kommt auf die Ansprechspannungen der beiden parallel geschalteten Elemente an. Daher wäre eine wirksame und zuverlässige Absicherung gegen zu hohe Ströme wichtiger.

Beim Shelly 3EM, dem dieser Thread ursprünglich gewidmet ist, hilft die Absicherung ALLER DREI Phasen. Denn bei diesem Gerät kann es beim Durchgehen einer der drei Dioden des Drehstrom-Einweggleichrichters zum Sammelschienenkurzschluß kommen. Ein zusätzlicher Überspannungsschutz hat einen gewissen Einfluss auf die Lebensdauer dieser Dioden. Besser ist jedoch, zwei der drei Dioden zu entfernen.

Der SW-Eingang des Shelly 1 Gen3/4 unterscheidet sich nicht von dem des Shelly 1 (Gen1) - vom Leiterplattenlayout abgesehen.

Die Mindestspannung, mit der ein Shelly Boote, hängt von der Exemplarstreuung der Komponenten im Netzteil ab. Etwa ab 20,5V (im Mittel) wird ein Shelly booten. Mal zuverlässig, mal weniger. Es gibt auch (seltene) Exemplare, die mit 24V DC unsauber arbeiten. Ab 25V habe ich keine Ausfälle erlebt. Kann das mit einer gewissen Erfahrung sagen, weil jeder Shelly, der mit einer Reparatur des Netzteils über meinen Tisch geht, zunächst einmal zu Test mit 24V betrieben wird.
