Beiträge von meiland

vorläufig erledigt

Welches 12V Netzteil wäre sinnvoll, wenn man nur den Shelly mit Addon dranhängt ?

Gut, Jumper muss auf 12V stehen.

Aber würden sich solche Verbindungspins eignen/passen ?

Gruß Frank

Zitat von alsk1

..Interessant wäre für mich ein Kabel, welches zwischen Addon und Shelly kommt, damit man das Addon autark vom Shelly betreiben kann..

Hast Du eine Lösung dafür gefunden ?

Bei mir können Shelly1 und ADDON auch nicht gepackt werden, sondern nur direkt daneben gelegt.

Würde sich dafür sowas eignen ?

Jumper Wire Steckbrücken Steckbrett Kabel 40p 10cm male female

Heute habe ich die zweite Version des Adapters zum Steuern des LCM-Trafo über den RGBW2 von DIYROLLY erhalten. Es funktioniert super.

Ohne seine Hilfe hätte ich das nie so elegant geschafft. Ich bedanke mich ganz herzlich bei Ihm.

Ich werde das gesamte Projekt noch vorstellen..

Gruß Frank

Diese Widerstände habe ich da, sind die verwendbar ? Welchen davon könnte man als 180R verwenden ? Oder 2 in Reihe schalten ?

Wie im Plan #33 ? Da ist kein Transistor drin ?

Zitat von DIYROLLY

...

Meine Plan habe ich etwas ergänzt, der Optokoppler wäre auch falsch herun, könnte man auch invertieren.

Das mit dem Optokoppler wäre die "sauberste" Lösung, die kosten kaum mehr wie ein Transistor.

Damit könnte man problemlos mit einem RGBW 4 Netzteile getrennt steuern

Du meinst die untere Variante? Da würde jetzt noch das Invertieren fehlen ?

Und käme man hier auf 100% dimmen ?

Wenn Du mir mit Teilen oder auch mehr helfen würdest, wäre ich natürlich sehr dankbar. Schreibe mir per PN näheres. Ich habe bisher nur gröbere Sachen gelötet.

Zur Frage, ob der Shelly mit 10V oder 12V zu betreiben ist schreibt der LED-Profi Borax von ledhilfe.de: "... Am Shelly-Ausgang liegt das gleiche Spannungsniveau an. In dem Fall ist das völlig egal. Die Spannung vom Shelly kommt gar nicht beim LCM an. Die erforderlichen 10V kommen hier vom LCM selbst.

Gilt auch für diese Invertierte Schaltung.

Die Bauteile sind übrigens völlig unkritisch. Statt 1KOhm geht alles zwischen 470 Ohm und 10 KOhm und der Transistor kann irgendein NPN Transistor sein."

Was sagt Ihr zu dieser Variante von Borax ?

Wenn man hier nur die Spannungsreduktion ergänzt ?

Zitat von DIYROLLY

t-600

Den folgenden Plan verstehe ich leider nicht. Kein Transistor ? Wird damit auch invertiert ?

Ist dieser mit Optokoppler ?

Welche Version wäre für mich als Nichtelektroniker geeignet ?

Aber das Problem ist sicher, dass Ihr nicht testen könnt...

Eigentlich sind die Bauteile nicht teuer aber ich muss erst bestellen. Außer einem Sortiment Widerständen und Kondensatoren habe ich nichts.

Zitat von t-600

Wie funktionierts denn jetzt?

Das Dimmen klappt schon. Nur halt falsche Richtung.

Ich habe leider keine Transistoren in meiner Wühlkiste. Bei uns ist alles geschlossen. Ich hoffe die Post bringts bald.

Ihr seid toll.

Das selbe Problem Shelly dimmt LCM-60 hatte ich auch im ledhilfe.de Forum gestellt. Dort aber von der Seite des LCM-60 aus betrachtet.

Hier kommt man, glaube ich, auf ein vergleichbares Ergebnis.

Ich hoffe ich darf Euren Plan dort mit Quellenangabe zeigen ?

Zitat von DIYROLLY

Habe doch geschrieben..der RGWB dimmt gegen GND.

D. h. in Deinem Plan wird Dim - per PWM gegen 10V - geschaltet.

Wahrscheinlich will das Netzteil aber dim - dauernd -

haben und dim + ist PWM (kenne ich aus der Elektronik so)

Invertieren kann man z. Bsp. mit CD4050 (alt digital), geht auch anders.

Impuls nach - muss nach + gewandelt werden.

...

Alles anzeigen

Vielen, vielen Dank.

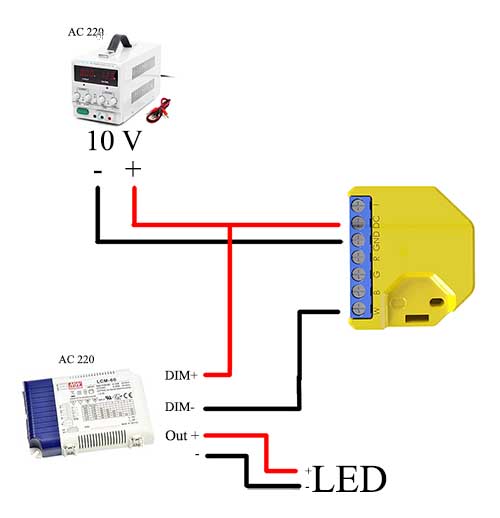

Das Dimmen klappt jetzt mit diesem Anschlußplan:

Nur die Richtung ist noch verkehrt. Wie müßte das mit dem Invertieren konkret aussehen.

Was meinst Du, den Shelly mit 10V oder 12V betreiben ? Am Shelly-Ausgang liegt das gleiche Spannungsniveau an.

Auf weitere Versuche mit dem Konverter verzichte ich dann erst mal.

Gruß Frank

Das ist der Konverter, den ich verwenden möchte. PWM auf 0-10V

Hier mein grober Anschlussplan.

Den Taster habe ich nicht eingezeichnet, weil über Software geschaltet. Das schalten des RGBW2 über Shelly 1 (http) funktioniert natürlich.

RGBW2 möchte eigentlich 12V(oder 24V). Habe aber auf 10 V reduziert, weil LCM-60 am DIM-Eingang 10V PWM erwartet.
Auch mit 12V geht es nicht.

Wenn ich am Ausgang des RGBW2(DC und W) einen dimmfähigen LED-Streifen anschließe, dimmt es perfekt 1 bis 100%.

Die LED, welche am LCM-60 hängen, lassen sich grundsätzlich nicht direkt vom Shelly dimmen, weil völlig anderer Spannungsbereich.

Wenn ich am LCM-60 am Dimmeingang statt des RGBW2 einen Potentiometer 100KOhm anschließe klappt die Dimmung über das LCM-60.

Morgen werden ich es mit einem Konverter "PWM to 1-10V" versuchen. Da ist wahrscheinlich die Frequenz das Problem.

Hallo,

jetzt habe ich an den Shelly RGBW2 einen geeigneten LED-Streifen mit 12V angeschlossen. Er lässt sich hervorragend dimmen von 1 bis 100%.

Auch bei einer Spannung von 10V klappt es genauso. Die Ausgangsspannung beträgt ca. 6 bis 10V.

Die Spannungsstaffelung von SebMai kann ich absolut nicht nachvollziehen.

Was nicht klappt ist Steuerung des LCM-60. Absolut keine Reaktion.

Zitat von SebMai

...Würde einen 3x Taster verwenden

Links runter

Mitte Stopp

Rechts hoch

Mitte lange für an/aus

Könnte man das nicht mit einem Wipptaster mit 3 Kontaktstellungen realisieren.

1. Mittelstellung = Schalter an -> dim=stop

2. Taste oben = Hoch -> dim=up

Wenn man los läßt springt er von selbst auf die mittlere Stellung und schaltet dim=stop

3. genau wie bei 2. nur andere Richtung

Wenn es keinen Taster mit 3 Kontakten gegen sollte, könnte man auch ein einfaches Relais verwenden, welches bei nach oben/unten auslößt und damit den Mittelstellungsschalter ausschaltet und damit er beim loslassen von Hoch/Runter wieder auslösen kann.

Vom i3 werden damit auch alle 3 Eingänge benutzt. Einer davon durch Relais gesteuert.

Das ist nur eine noch nicht getestete Idee von mir.

Gruß Frank

Zitat von SebMai

Also ich messe grade was raus kommt wenn an 12VDC angeschlossen

Mit Verbraucher

Rein gehen 12,18

100% =11,47

90% = 11,47

usw.

Alles anzeigen

Hallo,

heute habe ich den Shelly RGBW2 getestet.

In den Einstellungen Device Type = White eingestellt. 3 dimmbare LED 12V je 6W parallel an einem Kanal angeschlossen. Shelly am 12 V Labornetzteil angeschlossen.

Die LED leuchten bei 100% mit einer angezeigten Leistung von ca. 4 W. Wenn man jetzt von 100 % herunterdimmt passiert bis ca. 10% gar keine sichtbare Veränderung. Nur die Leistung geht um ca. 10% zurück.

Richtig dimmen ist erst weit unterhalb 10% sichtbar. Bei 1 % steht die Leistung auf 0,7 W.

Die Spannung ändert sich im gesamten Verlauf nur um ca. 0,1 V.

Habe ich ich irgend etwas noch nicht eingestellt oder falsch gemacht ? Funktionieren normale LEDs nicht mit dem Shelly? Dimmbare LED-Streifen habe ich leider nicht.

Kann mir jemand einen Tipp geben.

Gruß Frank

Vielen Dank für die sehr interessanten Beiträge.

Zitat von t-600

... Alternativ: Netzteil tauschen. Meanwell PCD 60 mit passender Stromstärke...

Das wäre natürlich die einfachste Lösung. Leider gibt es damit auch Probleme. Der Spannungsbereich ist ungünstig, Die Höhe beträgt 31 mm, der LCM-60 nur 23 mm. Ich habe ohne Korrekturaufwand nur 28 mm Platz. Der LCM-60 ist möbeleinbaugeeignet...

Zitat von SebMai

Zitat von DIYROLLY

... So ein Modul, wie von SebMai hatte ich auch gesehen,...

Aus PWM DC erzeigen ist nicht sehr kompliziert...

Wenn ich eine "man nehme Lösung" hätte würde ich das bevorzugen. Ist mir aber ohne Anleitung zu kompliziert - Leider.

Meinen Trafo LCM-60 gibt es auch in der Dali-Ausführung, den LCM-60DA. An den Input kann einfach ein Taster angeschlossen werden. Wenn man nun den Taster mit einem Shelly 2.5 simuliert. Wäre das eine Möglichkeit ? Langer Tastendruck -> für die Dauer des Tastendruckes Heller oder Dunkler.

Hier gibt es auch ein Thema dazu.

SHELLY SOLL DALI-LAMPE STEUERN

Ggf. könnte ich das, wenn nicht anders möglich, auch über Homematic steuern.
