HighFive · Changelog für App Version 3.35.15 HighFive 11. Januar 2025 um 18:51

Zitat von hampenpampen

stattdessen Home Assistant benutzen (per Shelly Integration oder besser MQTT).

hampenpampen Welche Funktionalität bietet die HA-MQTT Integration, die nicht auch mit der Standard HA Shelly Integration abgedeckt ist?

HighFive

flotschi Hab es nun 5x vergeblich versucht dieses Verhalten zu reproduzieren.

Hab keine Idee wie du es erreichtest... Kannst du es reproduzieren?

HighFive

flotschi

Version 1.6 mit COP bitte testen.

Code

/// Calculate Water flow power  V1.6(User))
////////////////////////////////////////////////////////////////////////////////////////////
///
/// Created by HighFive © 2024
///
/// Email: highfive@smartshome.work
/// Email: if_then_else@smartshome.work
///
////////////////////////////////////////////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////////////////////////////
let initial = true;
let loaded = false;
let progress = false;
////////////////////////////////////////////////////////////////////////////////////////////
const groupMETA = {
    ui: {
        "icon": "https://accessory.smartshome.work/files/HZG_WP.png"
    }
};
const tempVLMETA = {
    ui: {
        view: "label",
        "unit": "°C",
        "step": 0.1,
        "icon": "https://accessory.smartshome.work/files/Sensor.png"
    }
};
const tempRLMETA = {
    ui: {
        view: "label",
        "unit": "°C",
        "step": 0.1,
        "icon": "https://accessory.smartshome.work/files/Sensor.png"
    }
};
const deltaTMETA = {
    ui: {
        view: "label",
        "unit": "K",
        "step": 0.1,
        "icon": "https://accessory.smartshome.work/files/Sensor.png"
    }
};
const volumeWaterMETA = {
    ui: {
        view: "label",
        "unit": "l/h",
        "step": 0.1,
        "icon": "https://accessory.smartshome.work/files/Durchfluss_w.png"
    }
};
const calcPowerWaterMETA = {
    ui: {
        view: "label",
        "unit": "W",
        "step": 0.1,
        "icon": "https://accessory.smartshome.work/files/PWaerme.png"
    }
};
const calcCOP_WPMETA = {
    ui: {
        view: "label",
        "unit": "",
        "step": 0.1,
        "icon": "https://accessory.smartshome.work/files/WP.png"
    }
};
////////////////////////////////////////////////////////////////////////////////////////////
const CONFIG = {
    VCTempVL: {
        name: "Vorlauf-Temperatur",
        persisted: false,
        min: -19,
        max: 99,
        default_value: -9.9,
        meta: tempVLMETA
    },
    VCTempRL: {
        name: "Rücklauf-Temperatur",
        persisted: false,
        min: -19,
        max: 99,
        default_value: -9.9,
        meta: tempRLMETA
    },
    VCDeltaT: {
        name: "ΔT [VL-RL]",
        persisted: false,
        min: -99,
        max: 99,
        default_value: -9.9,
        meta: deltaTMETA
    },
    VCVolumeWater: {
        name: "Durchfluss",
        persisted: false,
        min: -9999,
        max: 9999,
        default_value: -9.9,
        meta: volumeWaterMETA
    },
    VCCalcPowerWater: {
        name: "Wärmeleistung",
        persisted: false,
        min: -99999,
        max: 99999,
        default_value: -9.9,
        meta: calcPowerWaterMETA
    },
    VCCalcCOP_WP: {
        name: "COP",
        persisted: false,
        min: -99,
        max: 99,
        default_value: -9.9,
        meta: calcCOP_WPMETA
    },
    VCGroup: {
        name: "HEIZUNG Wärmepumpe",
        meta: groupMETA
    }
};
////////////////////////////////////////////////////////////////////////////////////////////
let DYN = {
    VCGroup: null,
    VCTempVL: null,
    VCTempRL: null,
    VCDeltaT: null,
    VCVolumeWater: null,
    VCCalcPowerWater: null,
    VCCalcCOP_WP: null
};
////////////////////////////////////////////////////////////////////////////////////////////
///
////////////////////////////////////////////////////////////////////////////////////////////
function virtualComponent(type, virtualKey) {
    progress = true;
    Shelly.call("Shelly.GetComponents", {
        "dynamic_only": true
    }, function callback(result, error_code, error_message, userdata) {
        if (error_code === 0) {
            let _response = false;
            if (result.components > 0) {
                for (let i in result.components) {
                    let _key = result.components[i].key;
                    if (_key.slice(0, 7) === 'number:' && type == 'number') {
                        if (result.components[i].config.name === CONFIG[virtualKey].name) {
                            _response = true;
                            DYN[virtualKey] = result.components[i].config.id;
                            progress = false;
                        }
                    } else if (_key.slice(0, 6) === 'group:' && type == 'group') {
                        if (result.components[i].config.name === CONFIG[virtualKey].name) {
                            _response = true;
                            DYN[virtualKey] = result.components[i].config.id;
                            progress = false;
                        }
                    }
                }
            }
            if (_response === false) {
                Shelly.call("Virtual.Add", {
                    type: type,
                    config: CONFIG[virtualKey]
                }, function callback(result, error_code, error_message, userdata) {
                    if (error_code === 0) {
                        if (type === "group") {
                            let _value = [
                                "number:" + DYN.VCTempVL,
                                "number:" + DYN.VCTempRL,
                                "number:" + DYN.VCDeltaT,
                                "number:" + DYN.VCVolumeWater,
                                "number:" + DYN.VCCalcPowerWater,
                                "number:" + DYN.VCCalcCOP_WP
                            ];
                            Shelly.call("Group.Set", {
                                id: result.id,
                                value: _value
                            });
                        }
                        DYN[virtualKey] = result.id;
                        progress = false;
                    }
                });
            }
        }
    });
};
////////////////////////////////////////////////////////////////////////////////////////////
///
////////////////////////////////////////////////////////////////////////////////////////////
function init() {
    if (DYN.VCTempVL === null) {
        virtualComponent('number', 'VCTempVL');
    } else if (DYN.VCTempRL === null) {
        virtualComponent('number', 'VCTempRL');
    } else if (DYN.VCDeltaT === null) {
        virtualComponent('number', 'VCDeltaT');
    } else if (DYN.VCVolumeWater === null) {
        virtualComponent('number', 'VCVolumeWater');
    } else if (DYN.VCCalcPowerWater == null) {
        virtualComponent('number', 'VCCalcPowerWater');
    } else if (DYN.VCCalcCOP_WP == null) {
        virtualComponent('number', 'VCCalcCOP_WP');
    } else if (DYN.VCGroup == null) {
        virtualComponent('group', 'VCGroup');
    } else {
        initial = false
    }
};
////////////////////////////////////////////////////////////////////////////////////////////
///
////////////////////////////////////////////////////////////////////////////////////////////
function getValues() {
    loaded = true;
};
////////////////////////////////////////////////////////////////////////////////////////////
///
////////////////////////////////////////////////////////////////////////////////////////////
let log = 1; // If no console log needed please set log to "0"
const c = 4.19; // Specific heat capacity 4,19 kJ / (kg K)
const l = 565; // Volume l/h
let powerWP = 0; // E.-power;
let tempVL = 0; // temperatur VL
let tempRL = 0; // temperatur RL
let deltaT = 0;
let calcPowerWater = 0; // KJ/K -> KWh/K -> W
let calcCOP_WP = 0;
////////////////////////////////////////////////////////////////////////////////////////////
function timerHandler() {
    ////////////////////////////////////////////////////////////////////////////////////////////
    try {
        powerWP = Math.round(Shelly.getComponentStatus('switch:0').apower * 10) / 10; // E.-power;
    } catch (e) {
        powerWP = 0;
    };
    try {
        tempVL = Math.round(Shelly.getComponentStatus('Temperature', 100).tC * 10) / 10; // temperatur VL
    } catch (e) {
        tempVL = -9.9;
    };
    try {
        tempRL = Math.round(Shelly.getComponentStatus('Temperature', 101).tC * 10) / 10; // temperatur RL
    } catch (e) {
        tempRL = -9.9;
    };
    deltaT = Math.round((tempVL - tempRL) * 10) / 10;
    calcPowerWater = Math.round(((((c * l) * deltaT) / 3600) * 1000) * 10) / 10; // KJ/K -> KWh/K -> W
    calcCOP_WP = 0;
    ///
    if (powerWP > 0) {
        calcCOP_WP = Math.round((calcPowerWater / powerWP) * 10) / 10;
    };
    ////////////////////////////////////////////////////////////////////////////////////////////
    if (initial === false && loaded === false) {
        getValues();
    } else if (initial === false && loaded === true) {
        //  main program();
        Virtual.getHandle('number:' + DYN.VCTempVL).setValue(tempVL);
        Virtual.getHandle('number:' + DYN.VCTempRL).setValue(tempRL);
        Virtual.getHandle('number:' + DYN.VCDeltaT).setValue(deltaT);
        Virtual.getHandle('number:' + DYN.VCVolumeWater).setValue(l);
        Virtual.getHandle('number:' + DYN.VCCalcPowerWater).setValue(calcPowerWater);
        Virtual.getHandle('number:' + DYN.VCCalcCOP_WP).setValue(calcCOP_WP);
    } else {
        if (progress === false) {
            init();
        }
    };
    ////////////////////////////////////////////////////////////////////////////////////////////
    if (log != 0) {
        print('VL: ', tempVL.toFixed(1) + ' °C / RL: ' + tempRL.toFixed(1) + ' °C / ΔT: ' + deltaT.toFixed(1) + ' K / Flow: ' + l.toFixed(1) +
            ' l/h / Heat.power: ' + calcPowerWater.toFixed(1) + ' W / E.-power WP: ' + powerWP.toFixed(1) + ' W / COP: ' + calcCOP_WP.toFixed(1));
    };
};
////////////////////////////////////////////////////////////////////////////////////////////
Timer.set(1000, true, timerHandler, null);
////////////////////////////////////////////////////////////////////////////////////////////

Alles anzeigen

Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

HighFive

Zitat von flotschi

Vielleicht könntest du mir noch ein 5tes Virtuelles Gerät nämlich den COP hinzufügen. Das wäre dann Wärmeleistung geteilt durch den Energieverbrauch.

Liefert der gleiche Shelly (PM?) die elektr. Bezugsleistung/Energie der WP?

Zitat von flotschi

Lädt er die einmal von deinem Server?

Ja, die werden einmal auf den Shelly geladen.

Falls nun weg. -> Script stoppen->alle Komponenten & Gruppe löschen->Script starten->alles, auch Icon's wiederhergestellt.

HighFive

Trotzdem würde mich ein Screenshot von der laufenden Anlage interessieren.

HighFive

flotschi

Firmware-Version?
Autostart gesetzt?
Reboot (Netzwiederkehr durchgeführt)?

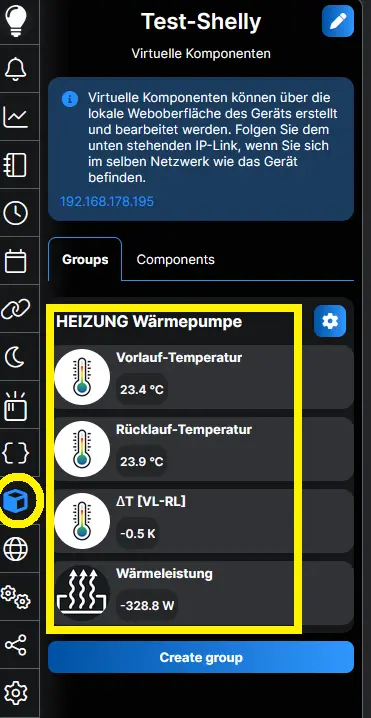

Setze einen Screenshot von deiner APP (wie Beispiel unten) hier rein.


HighFive

Schau ob du unter den Ignorierten od. Deaktivierten Integrationen dein Shelly findest und aktivieren kannst.

Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

HighFive

Es geht was weiter. Der Bug in der APP wird/ist behoben.

Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

HighFive

Zitat von Nero-one

Was könnte ich tun?

Nun eine, der vermutlich unendlich vielen Varianten, wäre eventuell den(die) Script(e) den mit uns zu teilen?
Oder hast du sogar noch einen Tick bessere Idee?

HighFive

Zitat von thgoebel

Siehe Beitrag #1 dieses Threads! (Ist ja viel verlangt, das sich bei Gelegenheit mal zu lesen. Aber auch Lehrer sollten mal lesen!)

Vergib mir einfach, ich hab ja nicht mal die Hälfte deiner Jahresringe und daher noch ausreichend Zeit auch das "lesen" Manko auszumerzen.

PS: Also ich hab keine Ahnung wenn du mit "Lehrer" ansprichst bzw. worauf diese/deine fälschlichen Annahme beruhte?

- Meine bisherigen Abschlüsse haben bisher alle einen technischen Background.

HighFive

Ich habe als Gesetz im Studium vermittelt bekommen alle Stromwandler mit den im professionellen Bereich vorhandenen Kurzschluss-Brücken kurzzuschliessen bevor der Wandlerstromkreis geöffnet wird. (keine Spannungserhöhung und keine Sättigung des Eisenkerns möglich)

Ist bekannt ob die "Fremdwandler" irgendein Schutzorgan im Wandler verbaut haben?

Es sind aber 2 Faktoren die einen "offenen" Wandler (ohne verbauten Schutz) zerstören.

Sekundär kann schon bei niedrigen Primärströmen einen Kurzschluß wegen Überspannung erzeugen.

Der weit überhöhte Sekundärstrom im Zeitpunkt des Stromflußes hat aber auch eine magnetiche Sättigung des Eisenkernes zur Folge, was sofort in einen hohen Genaugkeitsverlust verursacht.

Ein sekundärer Spgs.Überschlag hat in einem späteren Betrieb mit korrekten Abschluß sehr selten erkennbare Auswirkungen.

Quellen:

https://www.janitza.com/de-de/wissen/w…n-stromwandlern

https://www.redur.de/wissen/stromwa…-stromwandlern/

HighFive

Ist doch nur in Serie[!],
irgendwo kein Kontakt alle angehängten Messgeräte messen dann zuwenig[!] aber eventuell ist der Wandler tot weil er in Kernsättigung lief.

Wo ist das Problem?

HighFive

Zitat von smrthme

Ich wollte die Temperatur halt ins Schaltelement in HA einbauen ... warum? ... weil es geht ...

Wenn du nun anstatt dieser fragwürdigen Temperatur die RSSI, Cloud ON, ~~Verbrauchte Leistung~~, lfd. Betriebsstunden oder Zeit bis zum AutoOFF anzeigen würdest hättest du auch einen Wert mit Informationsgehalt. ... warum? ... weil es geht ...

HighFive

Beitrag

RE: Hohe Temperatur ohne Last

Gemessen interne Device Temperatur des Dimmer 0/1-10V PM Gen3 ohne Last 52°C.

Gehäuse Temp. mit IR Messgerät maximal 43°C.

Historische Device Temp. mit HA erfasst:

Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

(Für mich ist das Resultat komplett unkritisch)

HighFive

26. Dezember 2024 um 19:58

Diese Temperatur ist im Grunde zu ignorieren da der Wert intern auf der Platine gemessen wird und durch ON/OFF der Relais(e) und dem geschalteten Strom stark beeinflusst wird.

Ich würde mir erst über 90°C Gedanken machen.

HighFive

Zitat von thgoebel

Allerdings finde ich die Wiederholungen etwas übertrieben…

Das kriffeln am Handy und gleichzeitig am Skilift ist nicht einfach.

Oder es ist das zMittag konsumierte Zielwasser schuld.

HighFive

Zitat von Krauskopp

Wenn da selbst die Erfinder, ne, sagen wir mal Erbauer der Shellys Dich zur Fehleranalyse mit in´s Boot nehmen.....

Nun ich bin optimistisch, dass ein "externer Experte" neben der Fehleranalyse auch Korrekturen zur Verhinderung der Fehlerursache an der korrekten Stelle(Erbauer) platzieren wird.

Faktum für mich ist:

Shelly lassen sich in Unterputz- u. FR- dosen bzw. mit käuflich erhältlichen Druckteilen auch auf Hutschienen problemlos zu platzieren.
In Leuchtmitteln, Boilern, WMs, Trockner etc. ist dies provisorisch mit doppelseitigen Klebern oder Kabelbindern umsetzbar.
Bei Verdunkelungen, Beschattungen ist, wenn nicht in der Schalterdose möglich, oft nur durch gutes Zureden und eine wenig mech. Gewalt eine Befestigung zu erreichen. (In Aussenliegenden Rolladenkästen/welche auch Temperaturmäßig exponiert liegen)

Für mich wäre es zweifellos eine Verbesserung wenn Shelly im Spitzgussgehäuse 2 Löcher/Einkerbungen für Schraubbefestigung u./o. kl. Kabelbinder designen würde.
Wenn, ich mir die vielen Teardown Bilder von thgoebel ansehe, würde ich auf allen ausreichen Positionen finden welche sich mit geringstem Aufwand hierzu eignen würden.

HighFive

Also detached hast du per default nicht zu Verfügung in HA.

Ich würde den Weg über ein Shelly Generation 3 Device-> virtuelle Komponente->HA wählen.

Hierzu ist neben ein Gen 3 Gerät (virt. Komp.) auch ein Script am Shelly notwenig.

HighFive

Zitat von networxpsc

Hat hier in der Tat niemand eine Idee oder ist Script versiert?

Ich befürchte der Bedarf ist überschaubar und die Aufgabenstellung nicht besonders herausfordernd, da Tasmota dies schon 2018 konnte!

HighFive

Probier mal diesen Script und gib mir Bescheid ob dies dein gewünschte Funktion erfüllt.

Code

/// Temperature Control PIPE HEATING  V1.0
////////////////////////////////////////////////////////////////////////////////////////////
///
/// Created by HighFive © 2024
///
////////////////////////////////////////////////////////////////////////////////////////////
let log = 1; // If no console log needed please set log to "0"
const tempOn = 3; // temperature ON if any of the sensors are lower
////////////////////////////////////////////////////////////////////////////////////////////
function timerHandler() {
    ////////////////////////////////////////////////////////////////////////////////////////////
    let temp100 = Shelly.getComponentStatus('Temperature', 100).tC; // temperatur pipe 100
    let temp101 = Shelly.getComponentStatus('Temperature', 101).tC; // temperatur pipe 101
    let temp102 = Shelly.getComponentStatus('Temperature', 102).tC; // temperatur pipe 102
    ////////////////////////////////////////////////////////////////////////////////////////////
    /// Control of pipe heating
    ////////////////////////////////////////////////////////////////////////////////////////////
    if ((temp100 < tempOn) || (temp101 < tempOn) || (temp102 < tempOn)) {
        Shelly.call("Switch.set", {
            'id': 0,
            'on': true
        });
    } else if ((temp100 > tempOn) && (temp101 > tempOn) && (temp102 > tempOn)) {
        Shelly.call("Switch.set", {
            'id': 0,
            'on': false
        });
    };
    ////////////////////////////////////////////////////////////////////////////////////////////
    /// print all temperatur sensors and state of the relay to console window
    ////////////////////////////////////////////////////////////////////////////////////////////
    if (log != 0) {
        print('Sensor 100: ', temp100.toFixed(1) + ' °C / Sensor 101: ' + temp101.toFixed(1) + ' °C / Sensor 101: ' + temp102.toFixed(1) + ' °C / Relay pipe heating: ' + Shelly.getComponentStatus('switch', 0).output);
    };
};
////////////////////////////////////////////////////////////////////////////////////////////
///
////////////////////////////////////////////////////////////////////////////////////////////
Timer.set(1000, true, timerHandler, null);
////////////////////////////////////////////////////////////////////////////////////////////

Alles anzeigen

HighFive

Zitat von Flutschi

für manche Anwendungen benötigt es eine Cloud.

Nicht zwingend!

Ein Script auf einem PlusPlugS v2 würde alle Anforderungen des TE auch lokal Abdecken.

Beiträge von HighFive

Changelog für App Version 3.35.15

Wärmemenge berechen Shelly Addon

Wärmemenge berechen Shelly Addon

Wärmemenge berechen Shelly Addon

Wärmemenge berechen Shelly Addon

Wärmemenge berechen Shelly Addon

Shelly H&T Gen 3 nicht in Home Assistant findbar

Lunos Lüftungsanlage mit Gen 3 Dimmer steuern

Scripte werden nicht mehr abgearbeitet / Was kann ich tun?

Einsatz von Fremdwandlern an Shellies der "EM"-Familie

Einsatz von Fremdwandlern an Shellies der "EM"-Familie

Einsatz von Fremdwandlern an Shellies der "EM"-Familie

Shelly Gerätetemperatur in HomeAssistant

Shelly Gerätetemperatur in HomeAssistant

RE: Hohe Temperatur ohne Last

Relais bei Shelly 2PM Gen3 angebohrt

Relais bei Shelly 2PM Gen3 angebohrt

Shelly PlusPlugS hat jetzt einen Detached Mode

Anwesenheitssimulation Rolladen/Jalousie/Licht zufälliges Schalten bzw. Timer offset für den Zeitplan (Script?)

Temperatursteuerung einer begleitheizung

Verbraucher abhängig von Balkon-PV-Einspeisung ein-/ausschalten, Skript gesucht
