Da beim Shelly 1L Gen3 der S2 Eingang entkoppelt (detached) ist zum Output, kann man diesen nur ueber Actions ansteuern.
Hier eine Uebersicht ueber die Einstellungen, wie ihr den Shelly 1L Gen3 fuer eine bestehende Wechselschaltung benutzen koennt:
1. Output Type auf Edge konfigurieren:

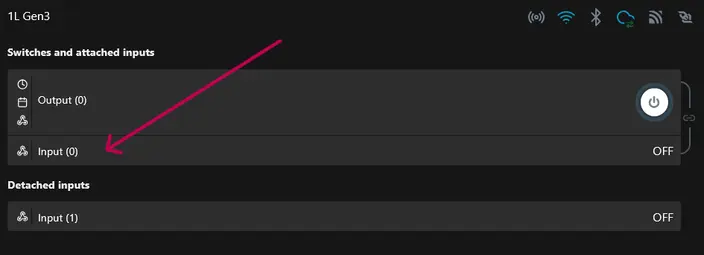

Auf der Startseite des Web-Ui drueckt ihr hierzu in den Input (0) Bereich:

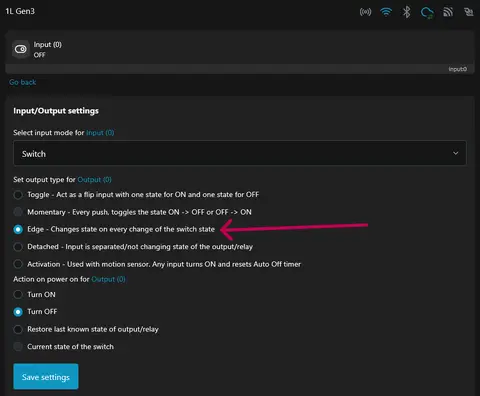

Dann koennt ihr unter Input/Output Settings den Output Type auf Edge einstellen, und danach auf Save settings druecken:
2. Zwei Actions erstellen fuer S2 Eingang (Input 1):

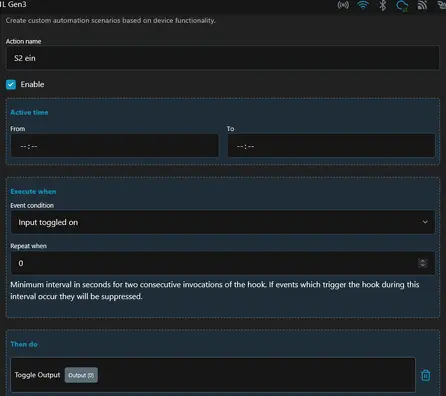

a) Eine >Einschalt< Action fuer S2 erstellen:
Unter Execute when: Event condition -> Input toggled on einstellen.
Unter Then do: Auf +Add action to execute druecken, und im aufgehenden Fenster bei Action: Toggle Output hinterlegen und unten Save local Action druecken.
Anschliessend in der Gesamtuebersicht der Actionerstellung auf Save druecken.

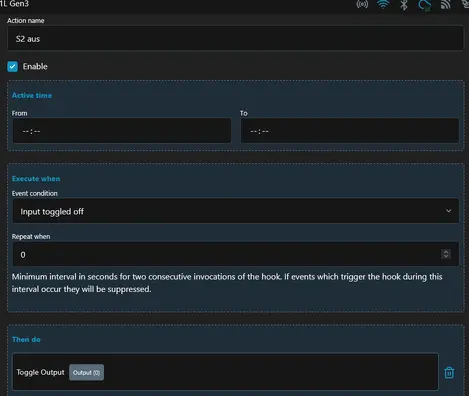

b) Eine >Ausschalt< Action fuer S2 erstellen:
Unter Execute when: Event condition -> Input toggled off einstellen.
Unter Then do: Auf +Add action to execute druecken, und im aufgehenden Fenster bei Action: Toggle Output hinterlegen und unten Save local Action druecken.
Anschliessend in der Gesamtuebersicht der Actionerstellung auf Save druecken.

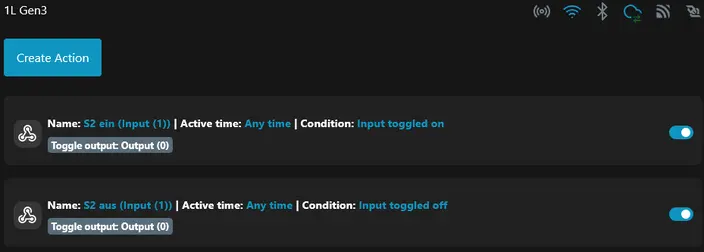

3. Wenn ihr alles richtig gemacht habt, koennt ihr in der Uebersicht bei den Actions die zwei angelegten Actions sehen:
Wenn beide Schieberegler hinten auf >an< stehen, koennt ihr den Shelly 1L Gen3 als Wechselschaltung nutzen ueber den zweiten Eingang S2.
Anschlussdiagramme zum Shelly 1L Gen 3 findet ihr hier dazu:
Danke thgoebel fuer Info aus diesem Beitrag:
