Door Window Montagehinweis

  • Wie werden Magnet und Auswerteeinheit richtig montiert?

    Schon beim Shelly Door Window als nun auch beim Nachfolger Door Window 2 tauchen Probleme mit dem Schaltverhalten des Reed-Kontaktes auf.

    Die Herstelleranleitung sagt dazu leider recht wenig aus.

    Nun, ich beschäftige mich seit langen mit solchen Kontakten. Alle meine DW arbeiten seit Montage zuverlässig und fehlerfrei.

    Es gibt eigentlich nur 2 Punkte, auf die Ihr achten müßt:

    1. Der Abstand zwischen der Auswerte-Einheit und dem Magneten darf ruhig 2-5 mm betragen. Direktes Anliegen des Magneten an der Einheit bringt absolut keinen Vorteil, kann sich sogar negativ auswirken.

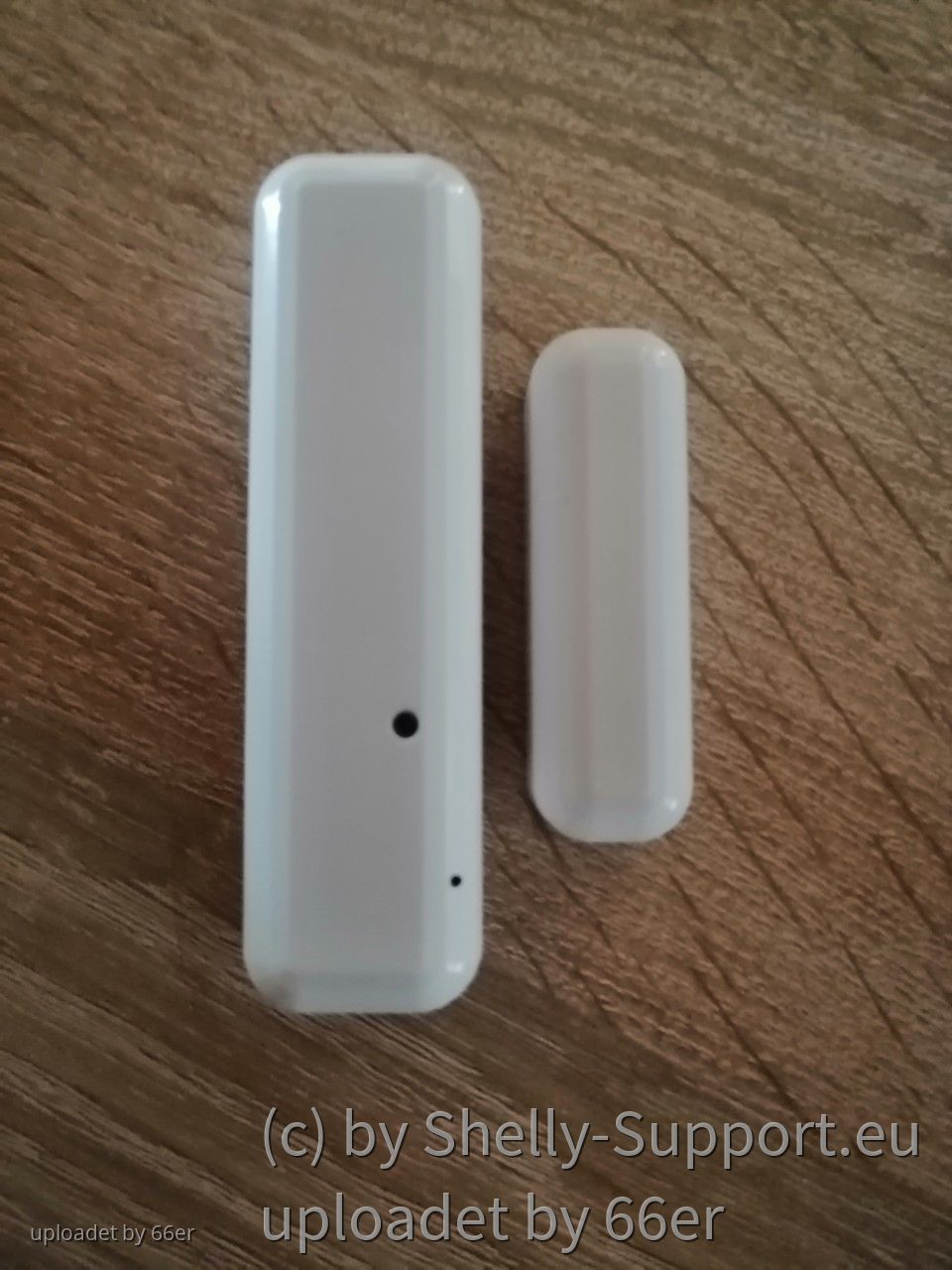

    2. An der Seite der Auswertung ist 1 kleiner Pfeil aufgedruckt. Dieser markiert die Mitte des Reed-Kontaktes. Plaziert den Magneten hierzu ebenfalls mittig . Das sieht dann so aus:


    Am Fenster sieht es dann z.B. so aus:


    Viel Erfolg :thumbup:

Teilen

Kommentare 1

23. Juli 2022 um 19:11

Guten Abend,

ich habe Holzfenster und eine Holzeingangstür. Dadurch trägt der bewegliche Flügel (Fenster bzw. Tür) zum Türrahmen stärker auf als bei Plastefenstern.

Muss sich der Shelly DW2 und der Magnet auf gleicher Höhe befinden? Kann ich den Magnet direkt auf den Rahmen kleben und den DW2 auf den Fensterflügel, so dass der DW2 trotzdem noch schaltet?

Danke für die Antworten

Carsten
