Shelly Dimmer Gen 4

18. November 2025 um 18:18
0 Antworten

VPN/Proxy erkannt

Es scheint, dass Sie einen VPN- oder Proxy-Dienst verwenden. Bitte beachten Sie, dass die Nutzung eines solchen Dienstes die Funktionalität dieser Webseite einschränken kann.

Anschlussdiagramme

Bilder

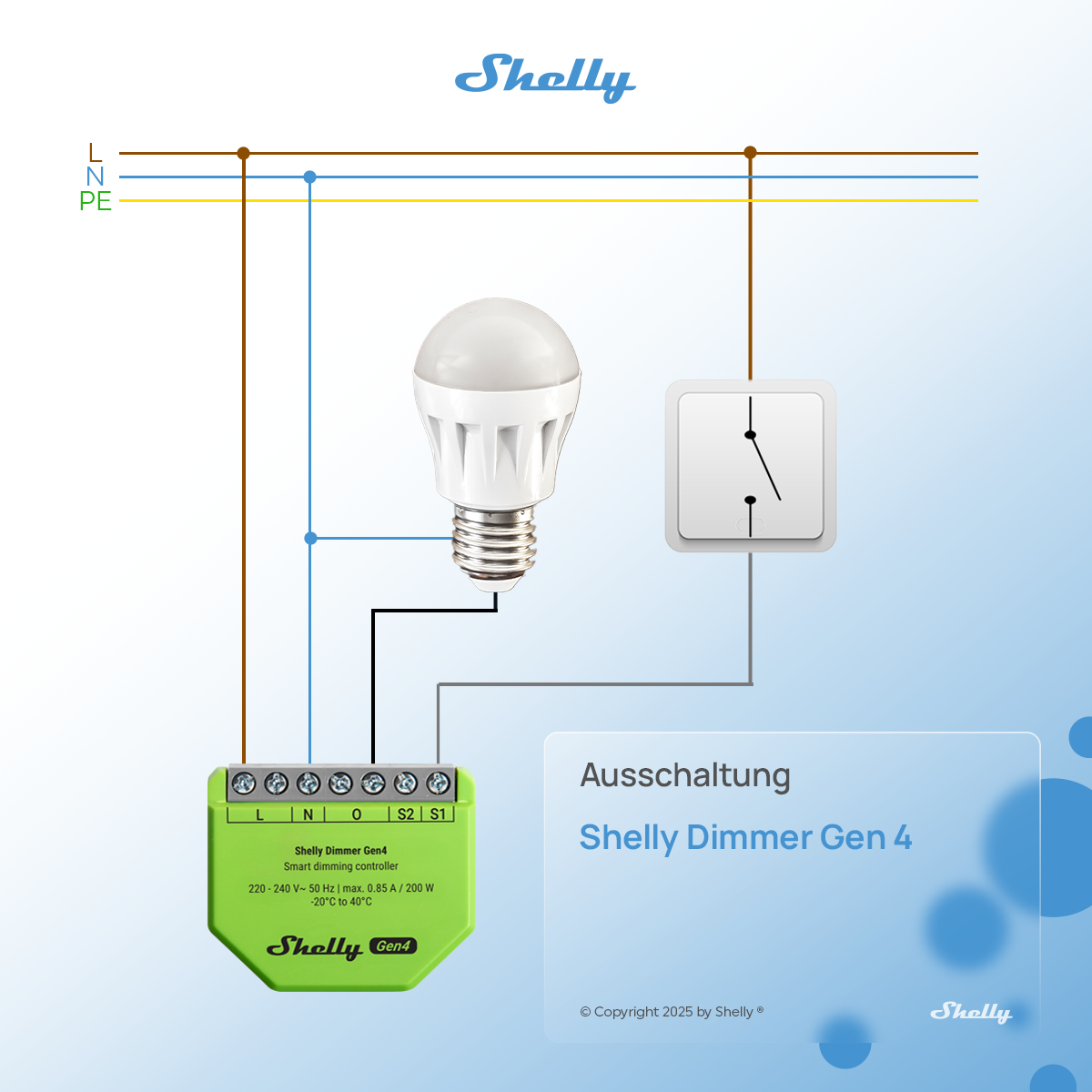

Dimmer Gen4 Ausschaltung.png
- 622,95 kB
- 1.200 × 1.200

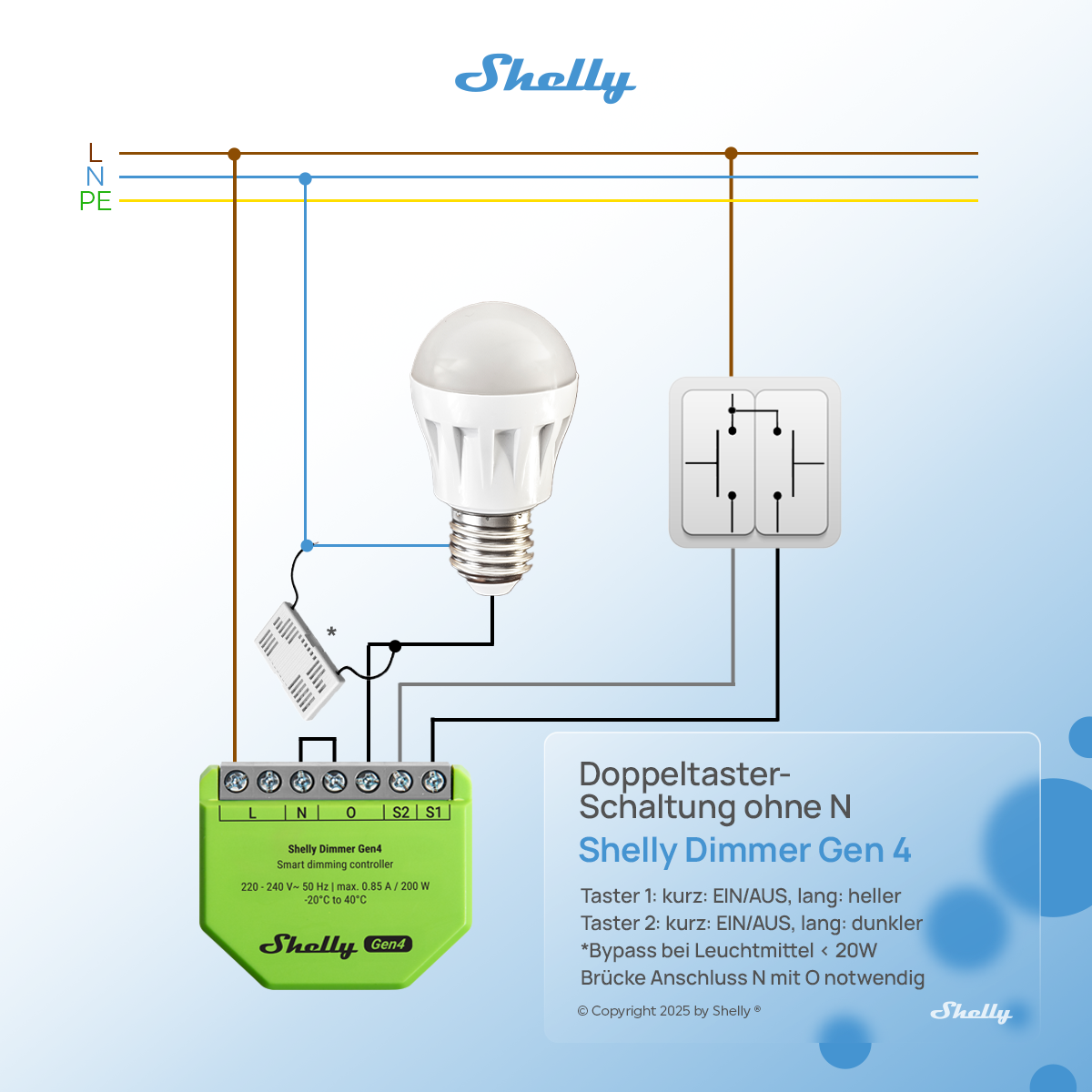

Dimmer Gen4 Doppeltaster Schaltung ohne N.png
- 673,9 kB
- 1.200 × 1.200

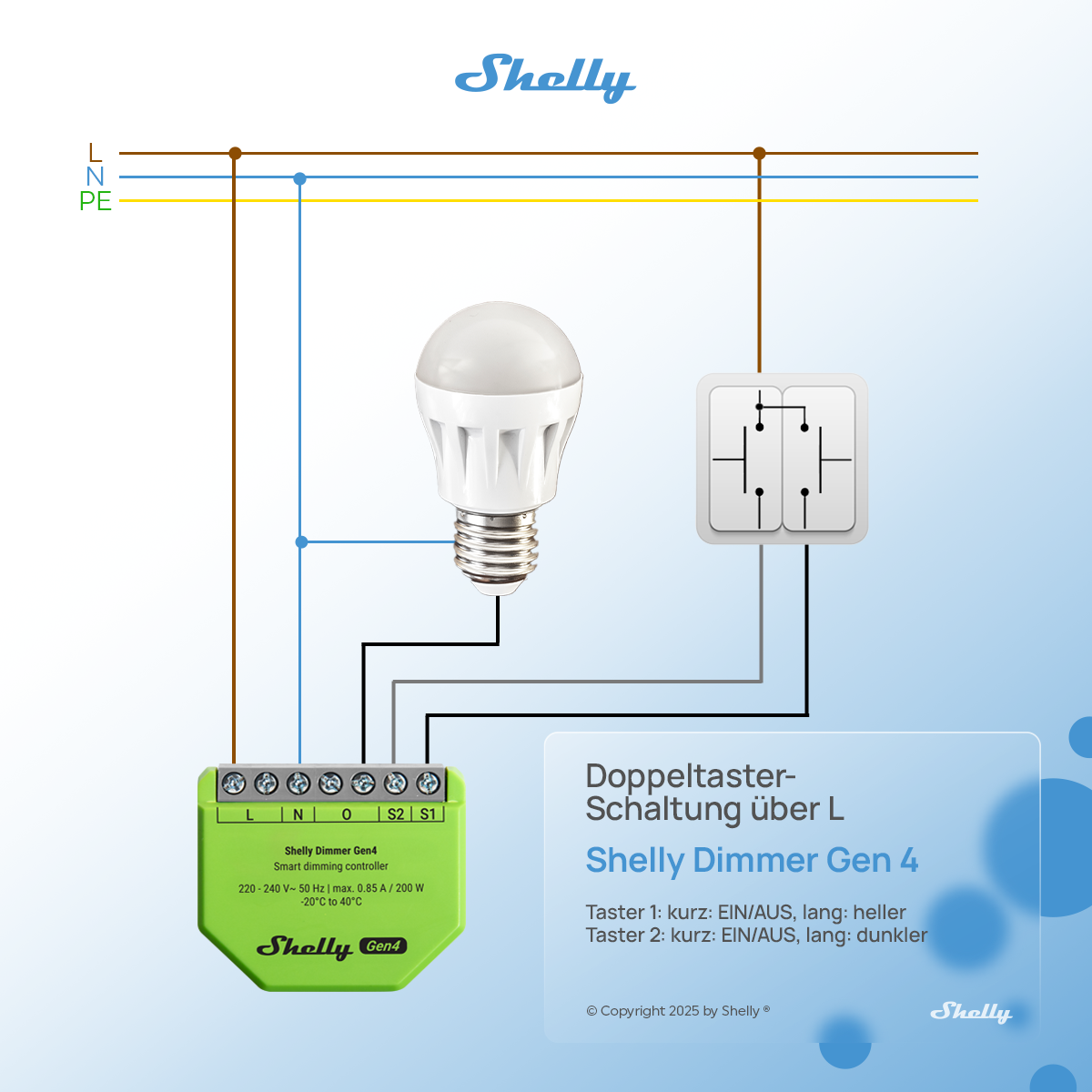

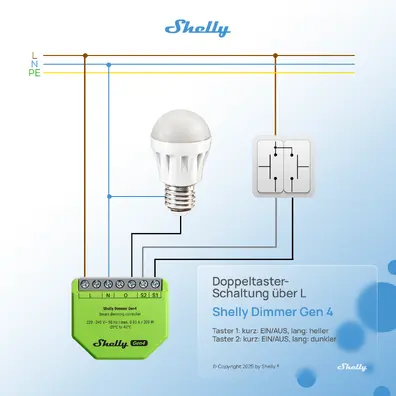

Dimmer Gen4 Doppeltaster Schaltung über L.png
- 638,75 kB
- 1.200 × 1.200

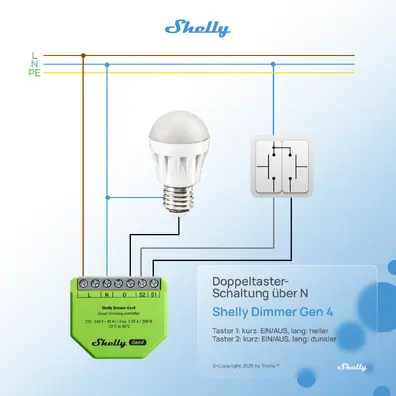

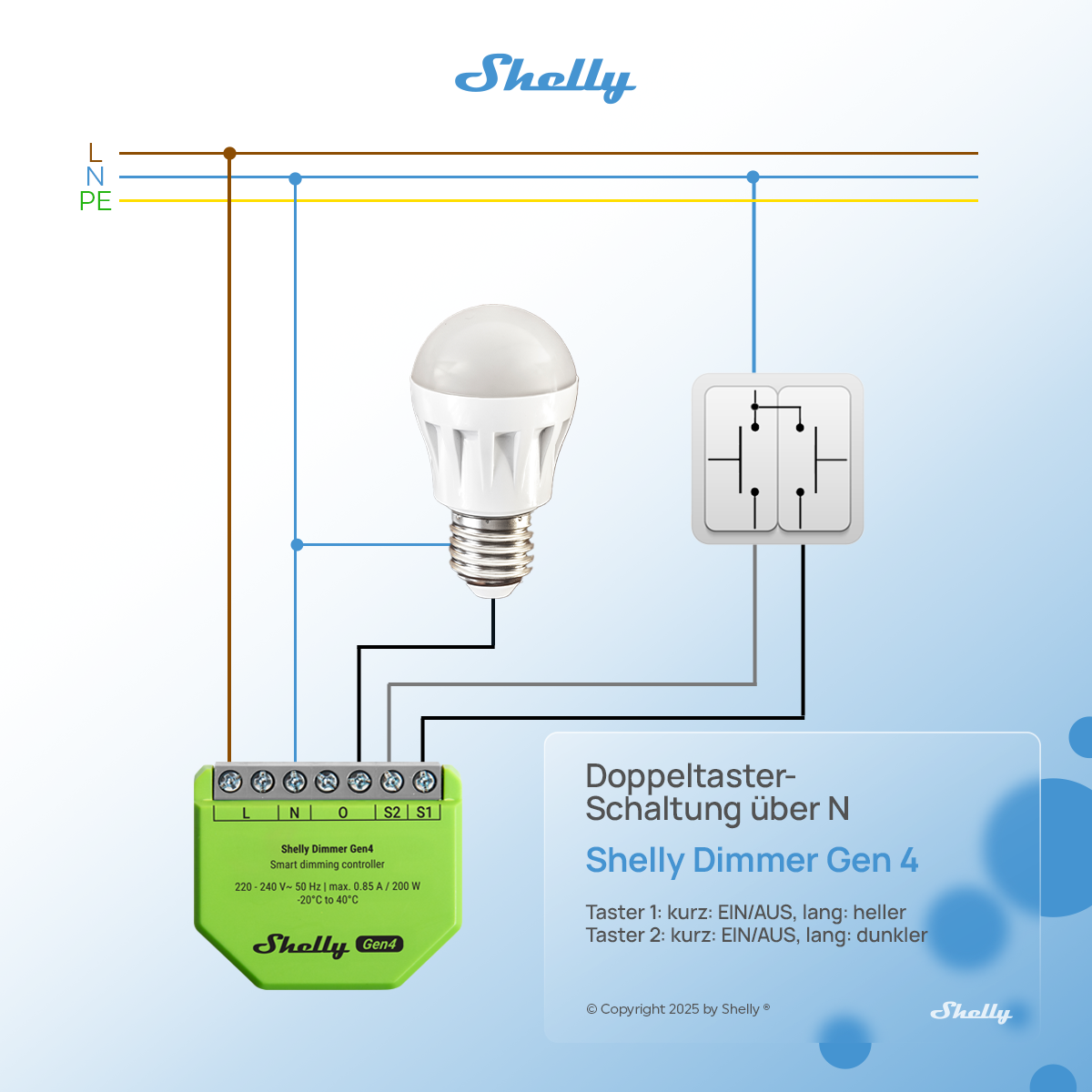

Dimmer Gen4 Doppeltaster Schaltung über N.png
- 638,81 kB
- 1.200 × 1.200

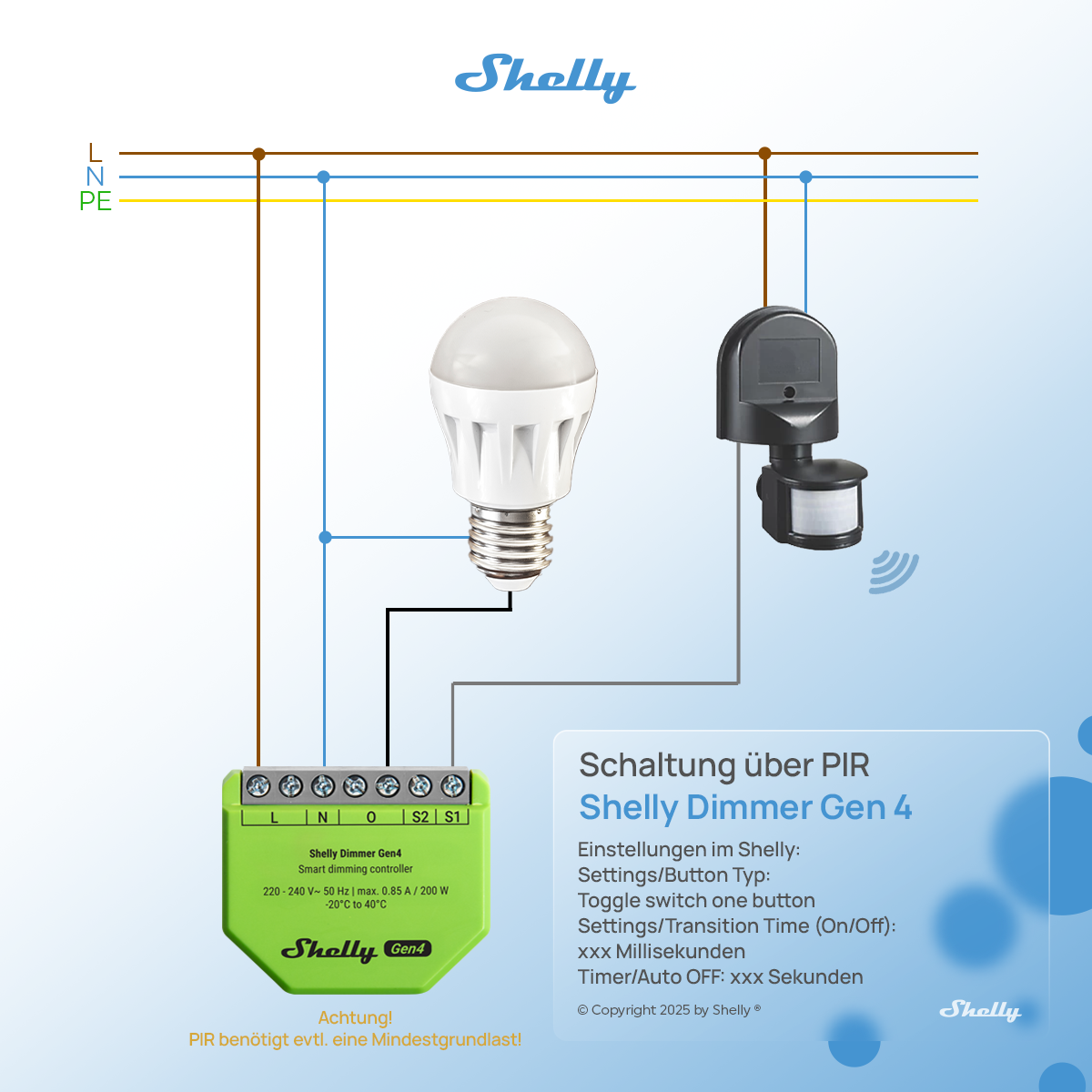

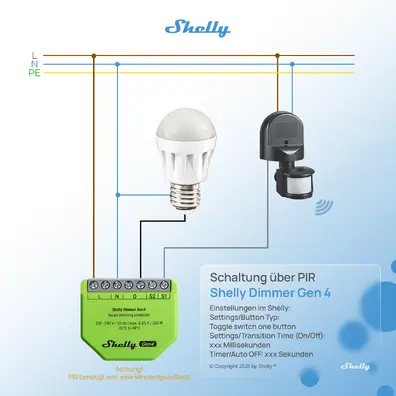

Dimmer Gen4 Schaltung über PIR.png
- 696,12 kB
- 1.200 × 1.200

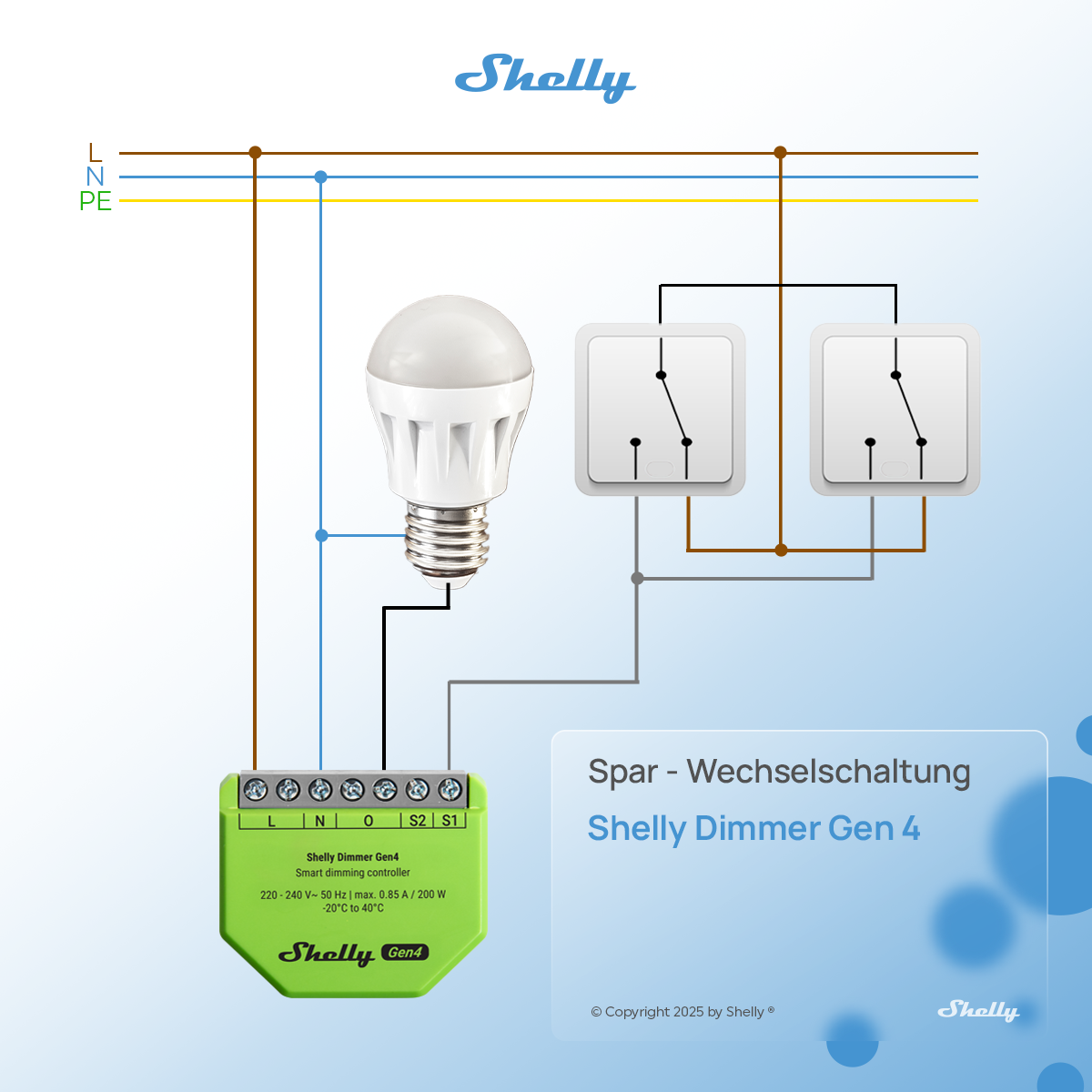

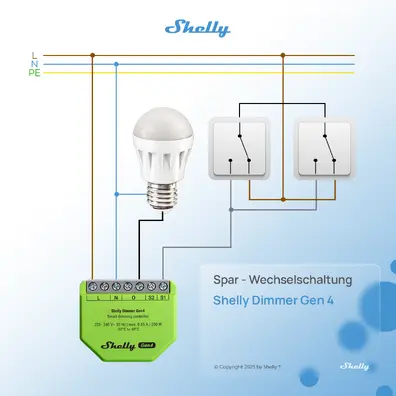

Dimmer Gen4 Sparwechselschaltung.png
- 617,98 kB
- 1.200 × 1.200

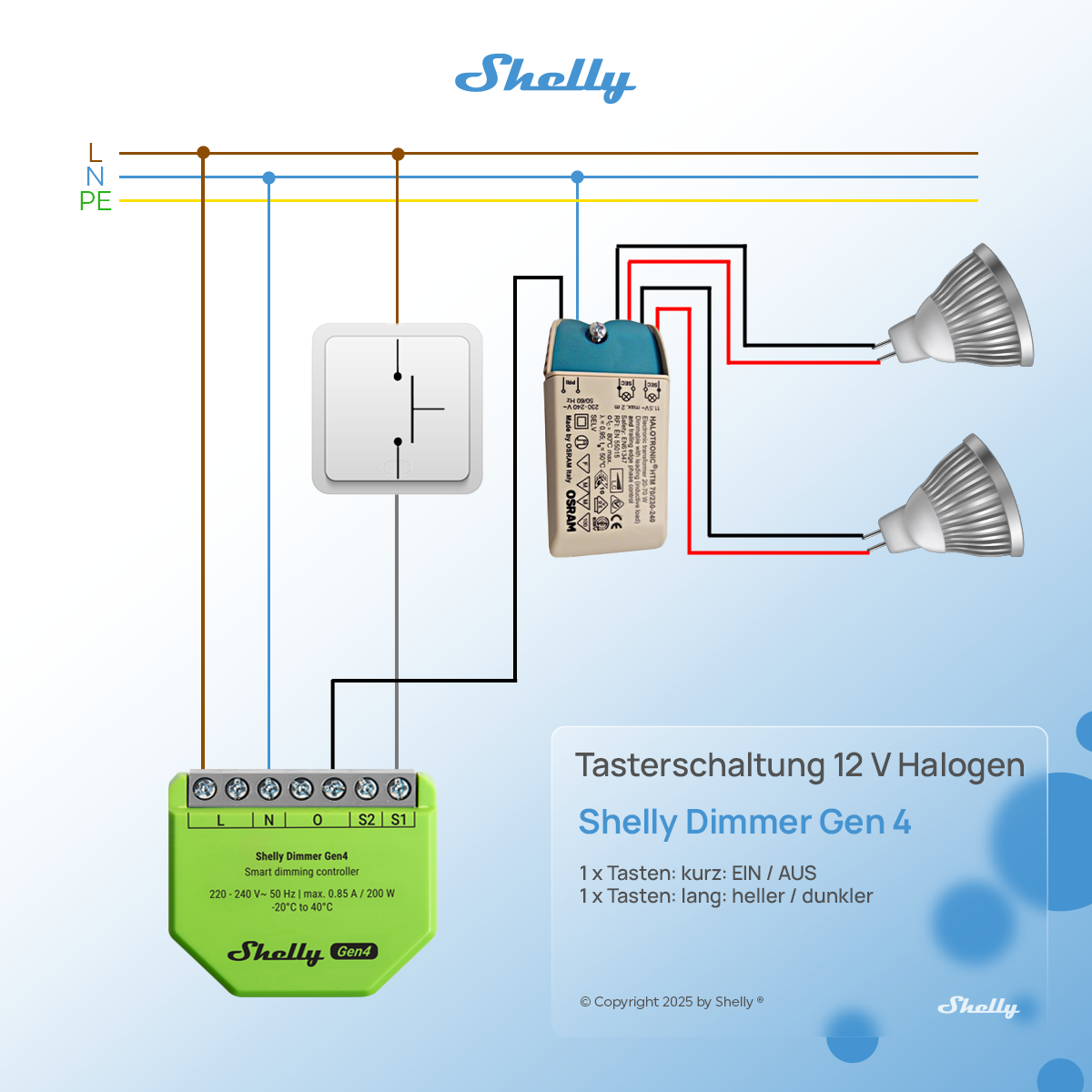

Dimmer Gen4 Tasterschaltung Halogen Treiber.png
- 700 kB
- 1.200 × 1.200

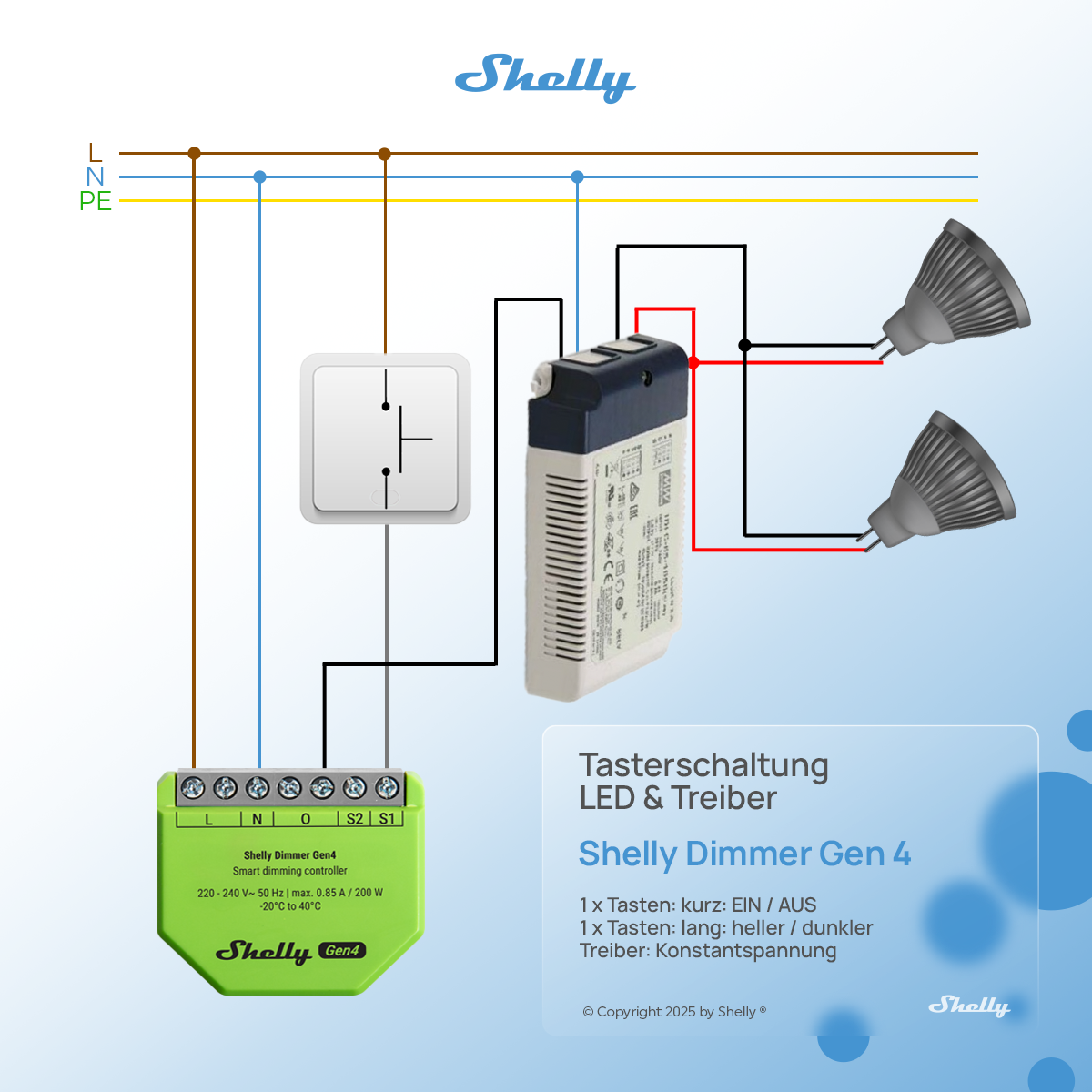

Dimmer Gen4 Tasterschaltung LED Treiber.png
- 744,92 kB
- 1.200 × 1.200

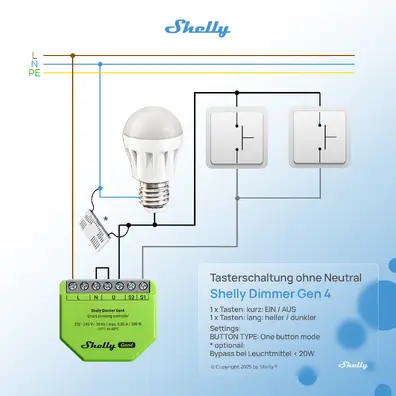

Dimmer Gen4 Tasterschaltung ohne N.png
- 661,85 kB
- 1.200 × 1.200

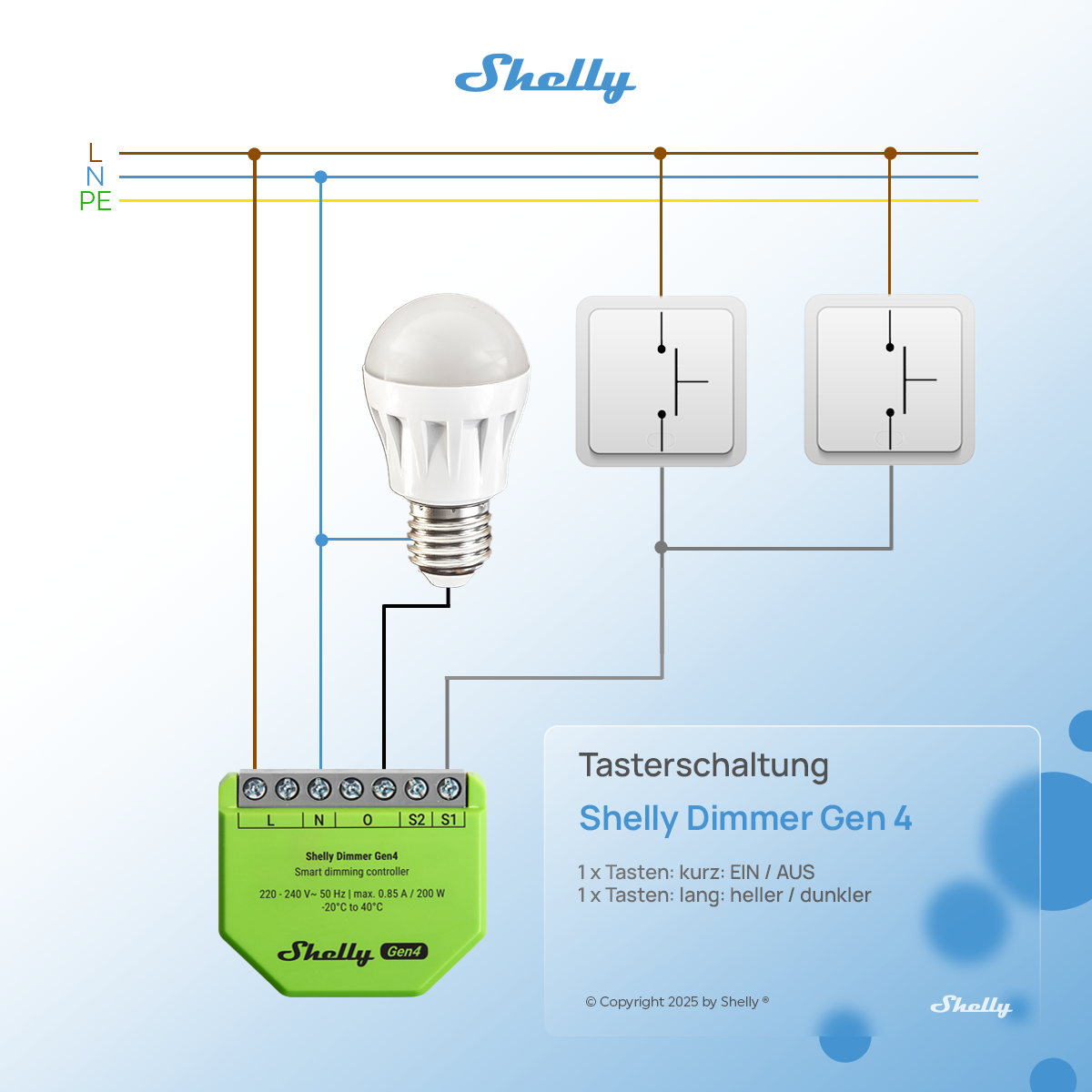

Dimmer Gen4 Tasterschaltung.png
- 624,06 kB
- 1.200 × 1.200

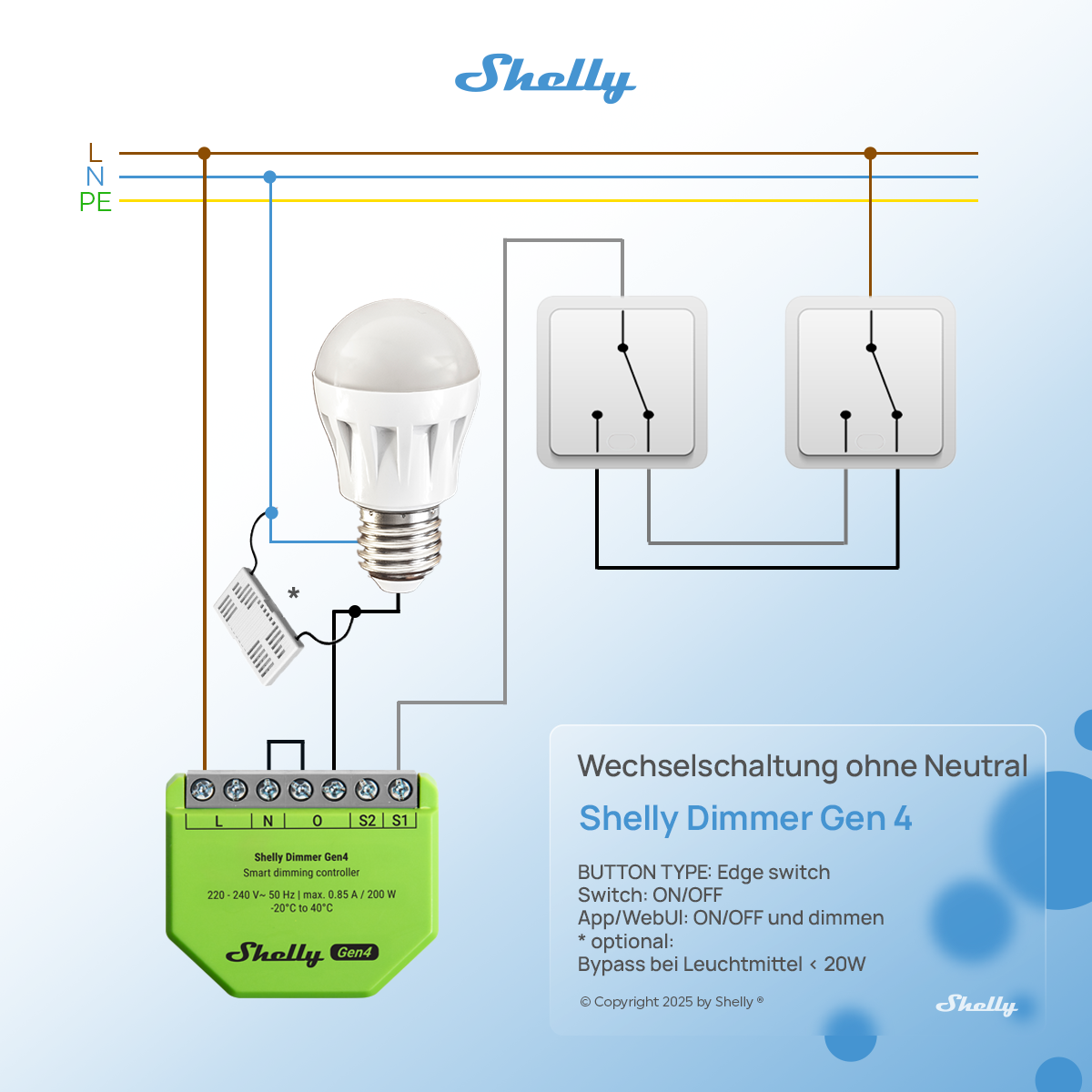

Dimmer Gen4 Wechselschaltung ohne N.png
- 661,42 kB
- 1.200 × 1.200

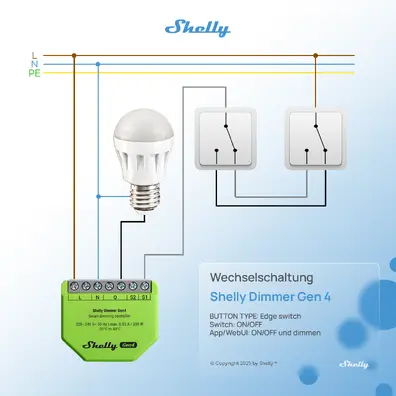

Dimmer Gen4 Wechselschaltung.png
- 630,18 kB
- 1.200 × 1.200
