Shelly 1 Mini Gen 4

5. November 2025 um 19:07
0 Antworten

VPN/Proxy erkannt

Es scheint, dass Sie einen VPN- oder Proxy-Dienst verwenden. Bitte beachten Sie, dass die Nutzung eines solchen Dienstes die Funktionalität dieser Webseite einschränken kann.

Anschlussdiagramme

Bilder

1 Mini Gen4 Ausschaltung.png
- 571,42 kB
- 1.200 × 1.200

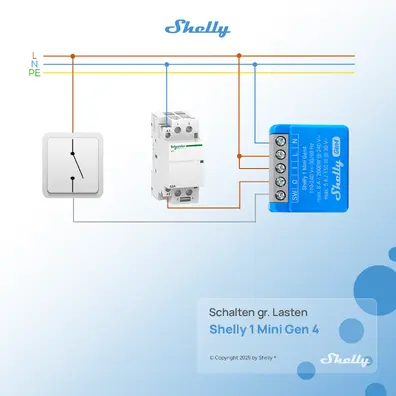

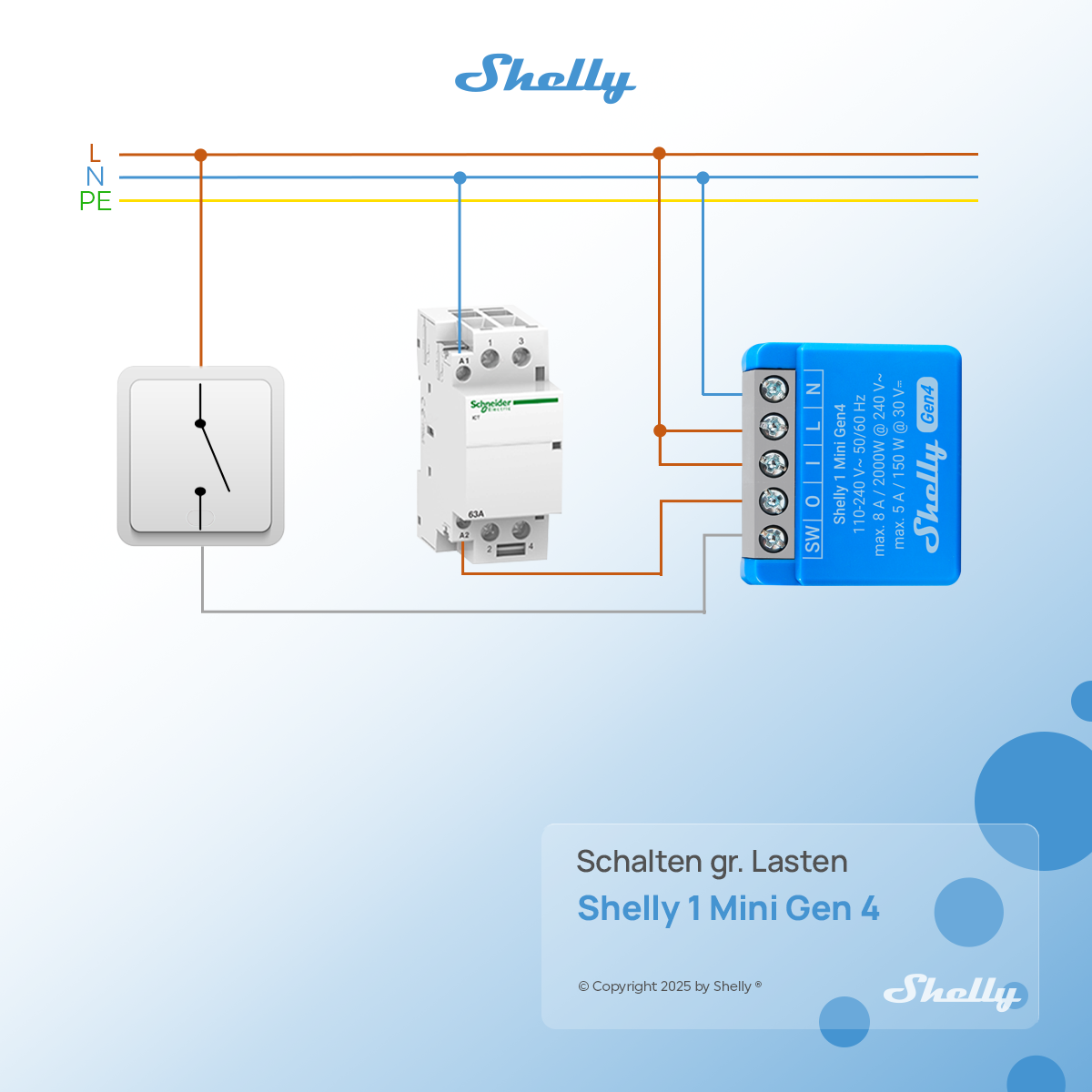

1 Mini Gen4 Schalten gr. Lasten.png
- 554,74 kB
- 1.200 × 1.200

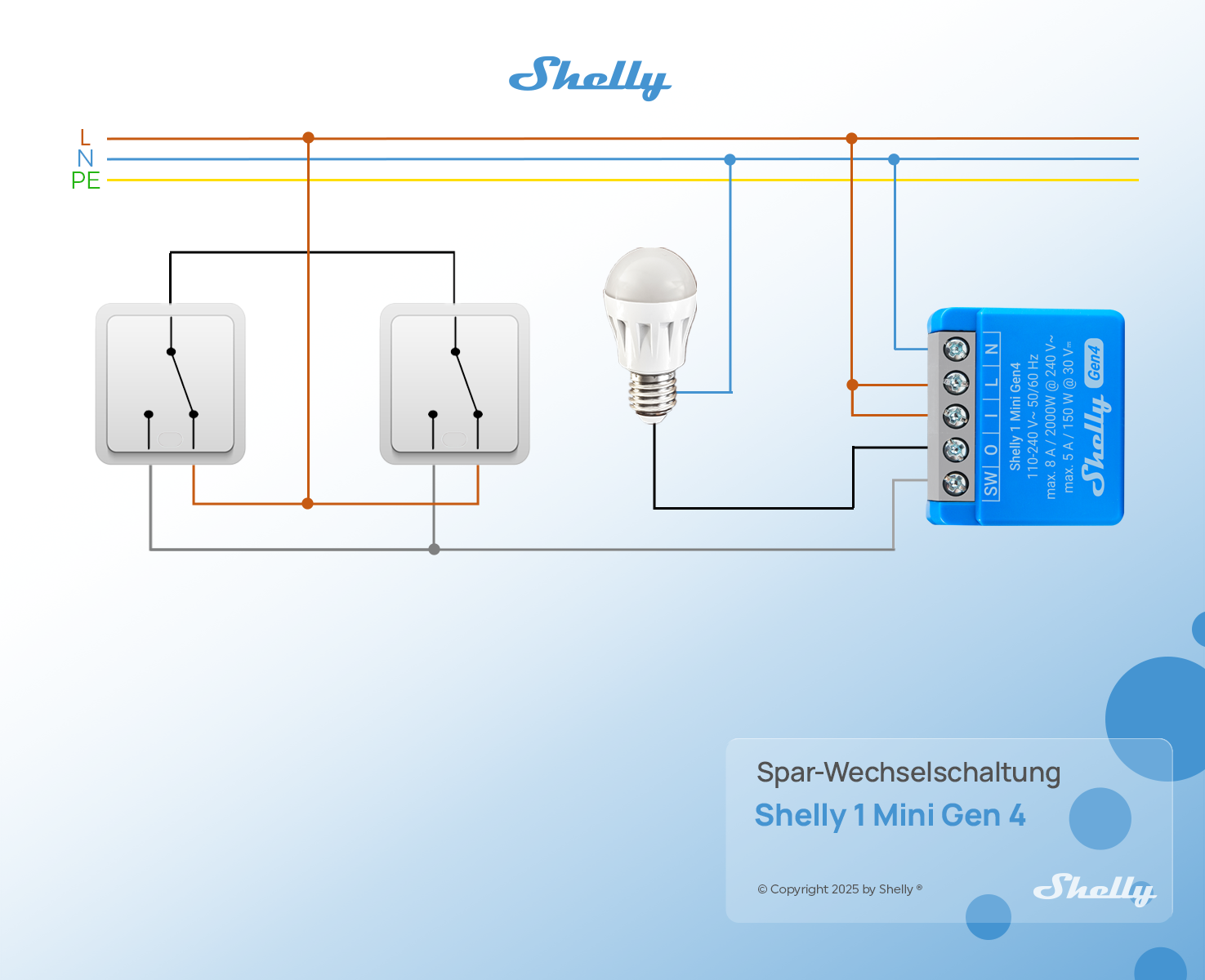

1 Mini Gen4 Spar-Wechselschaltung.png
- 602,72 kB
- 1.475 × 1.200

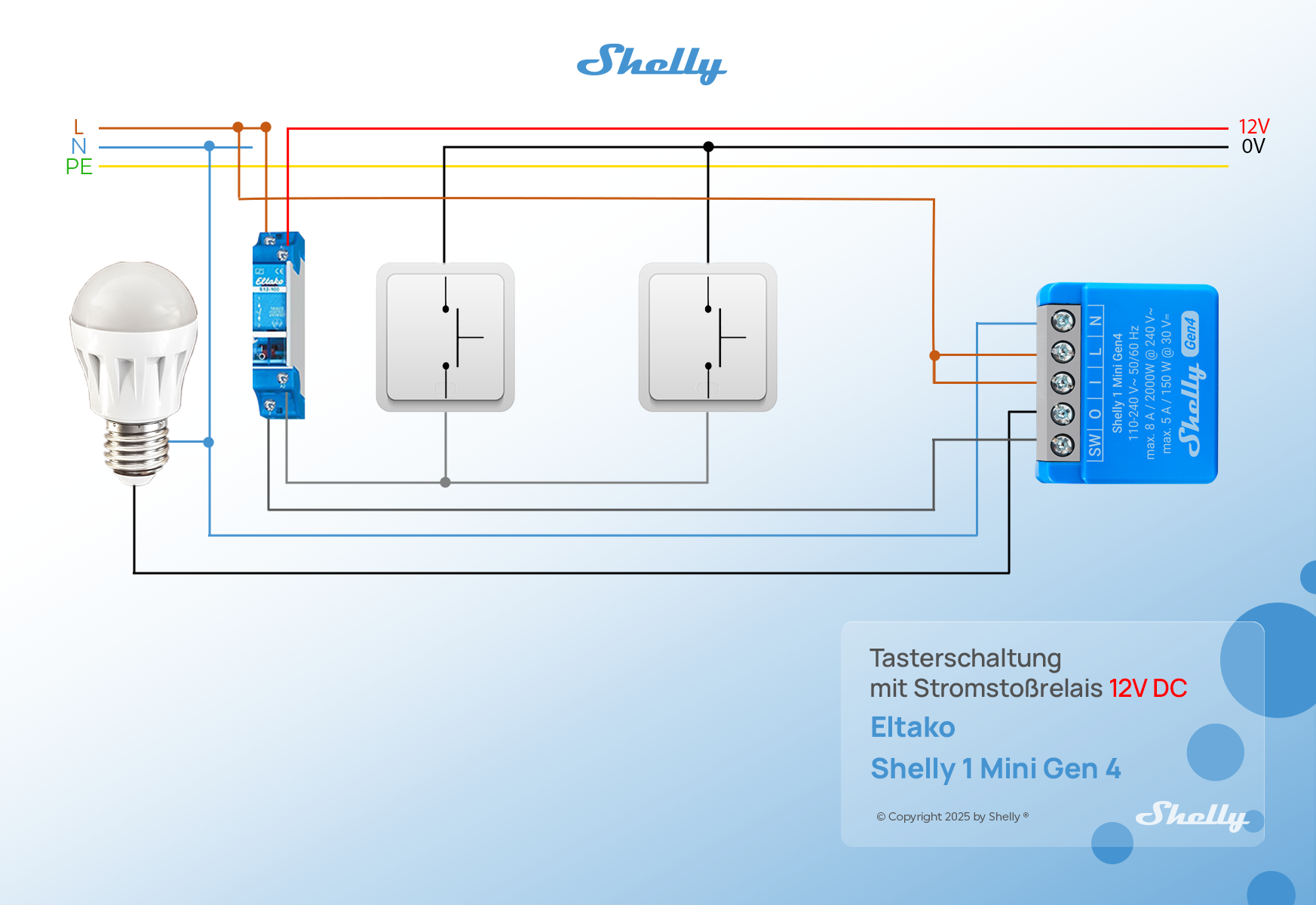

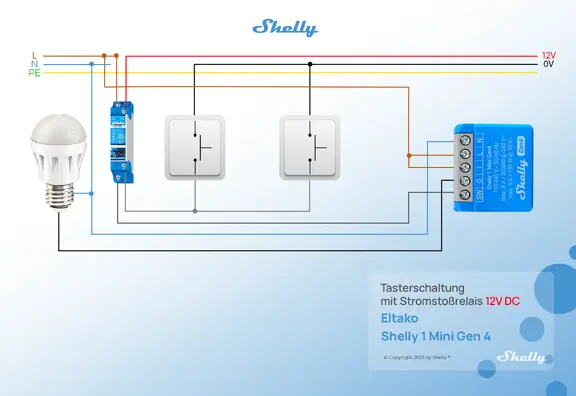

1 Mini Gen4 Tasterschaltung mit Strombrelais 12VDC.png
- 709,12 kB
- 1.745 × 1.200

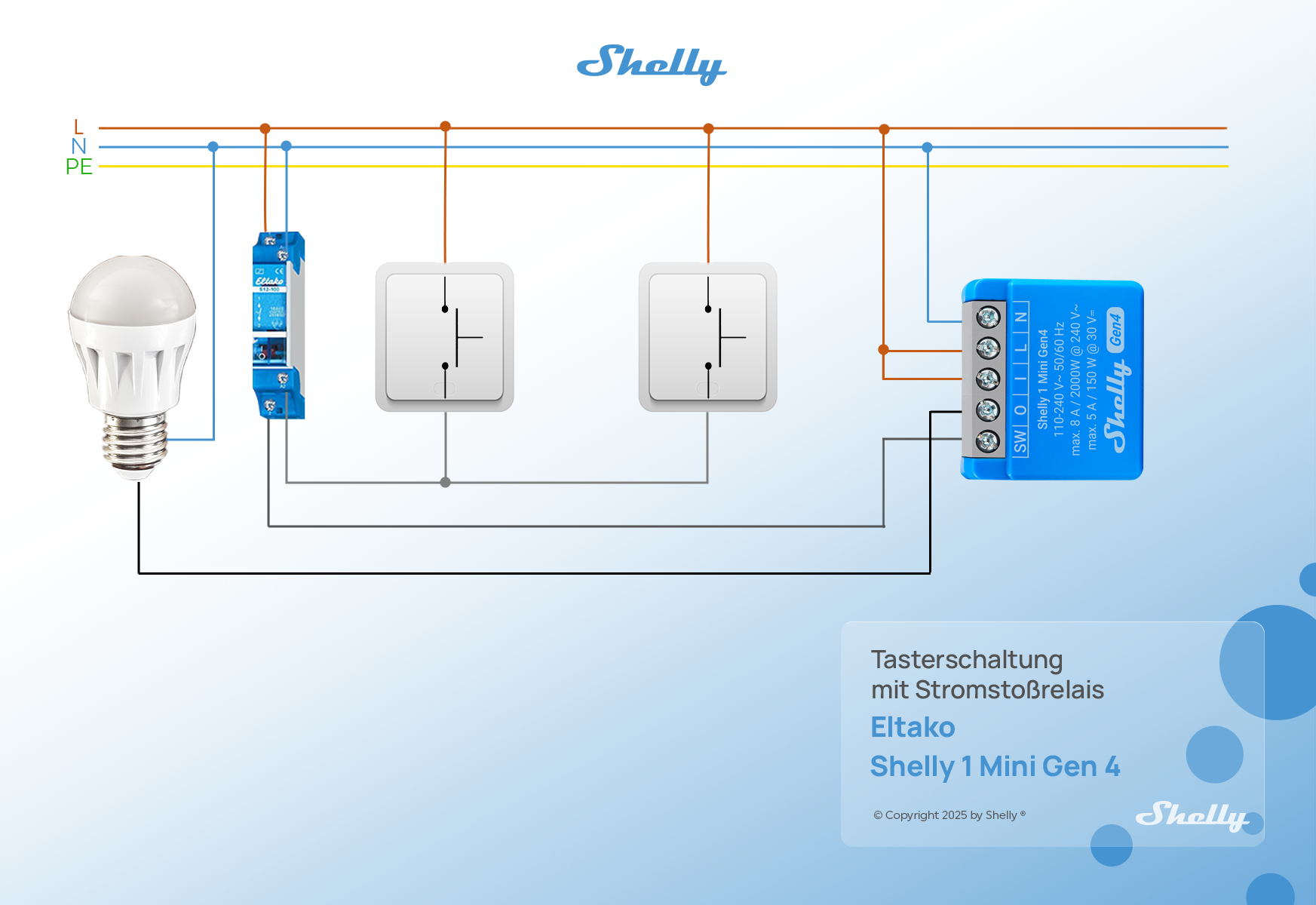

1 Mini Gen4 Tasterschaltung mit Stromstoßrelais.png
- 706,88 kB
- 1.745 × 1.200

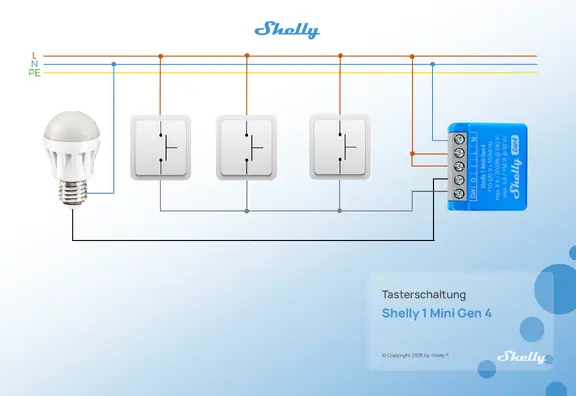

1 Mini Gen4 Tasterschaltung.png
- 654,73 kB
- 1.745 × 1.200

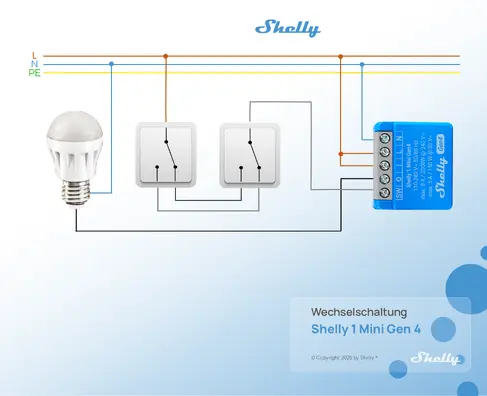

1 Mini Gen4 Wechselschaltung.png
- 567,72 kB
- 1.475 × 1.200
