Shelly Dimmer Gen 3

11. Februar 2025 um 18:23

VPN/Proxy erkannt

Es scheint, dass Sie einen VPN- oder Proxy-Dienst verwenden. Bitte beachten Sie, dass die Nutzung eines solchen Dienstes die Funktionalität dieser Webseite einschränken kann.

Anschlussdiagramme

Bilder

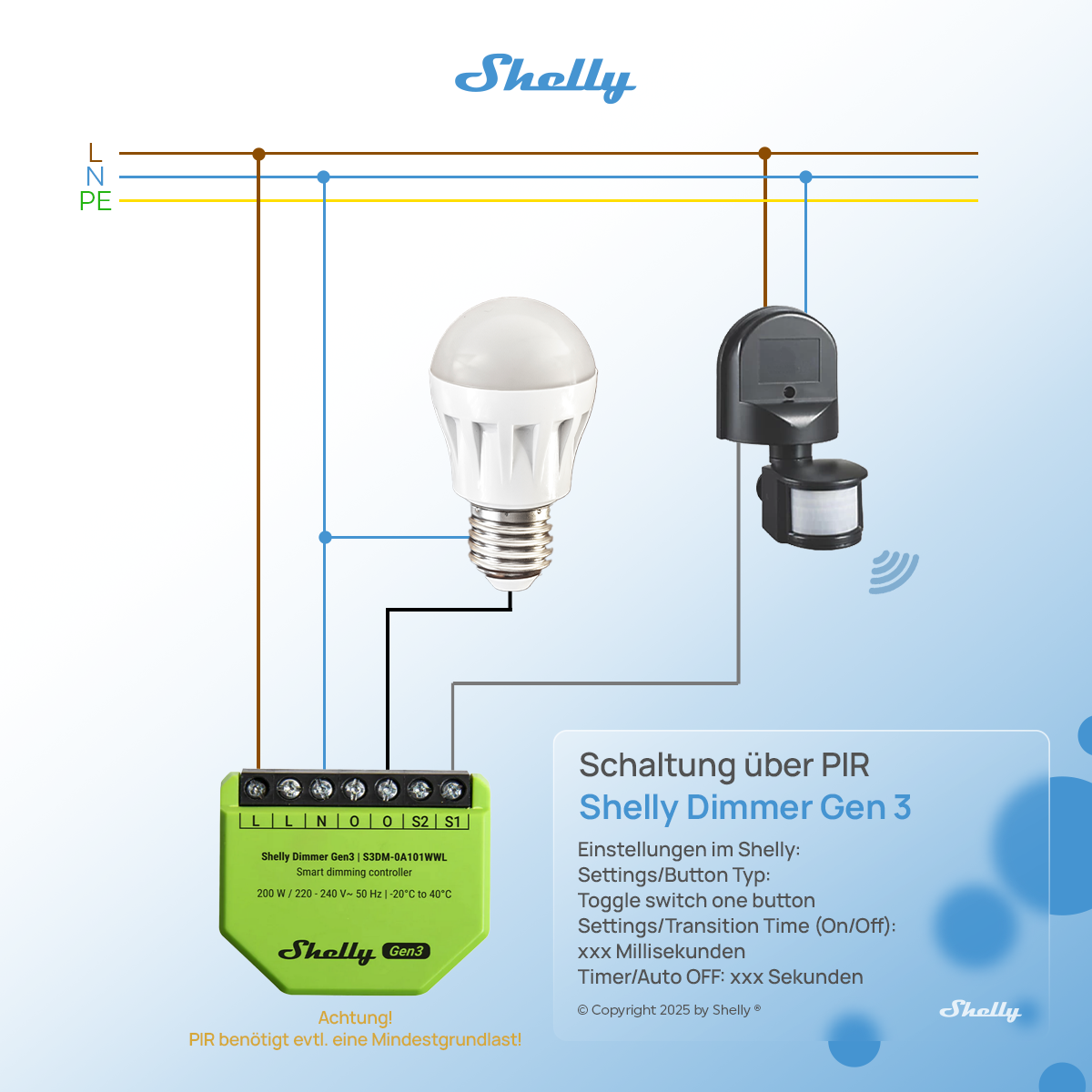

Dimmer Gen3 Schaltung über PIR.png
- 686,51 kB
- 1.200 × 1.200
Dimmer Gen3 Sparwechselschaltung.png
- 608,69 kB
- 1.200 × 1.200

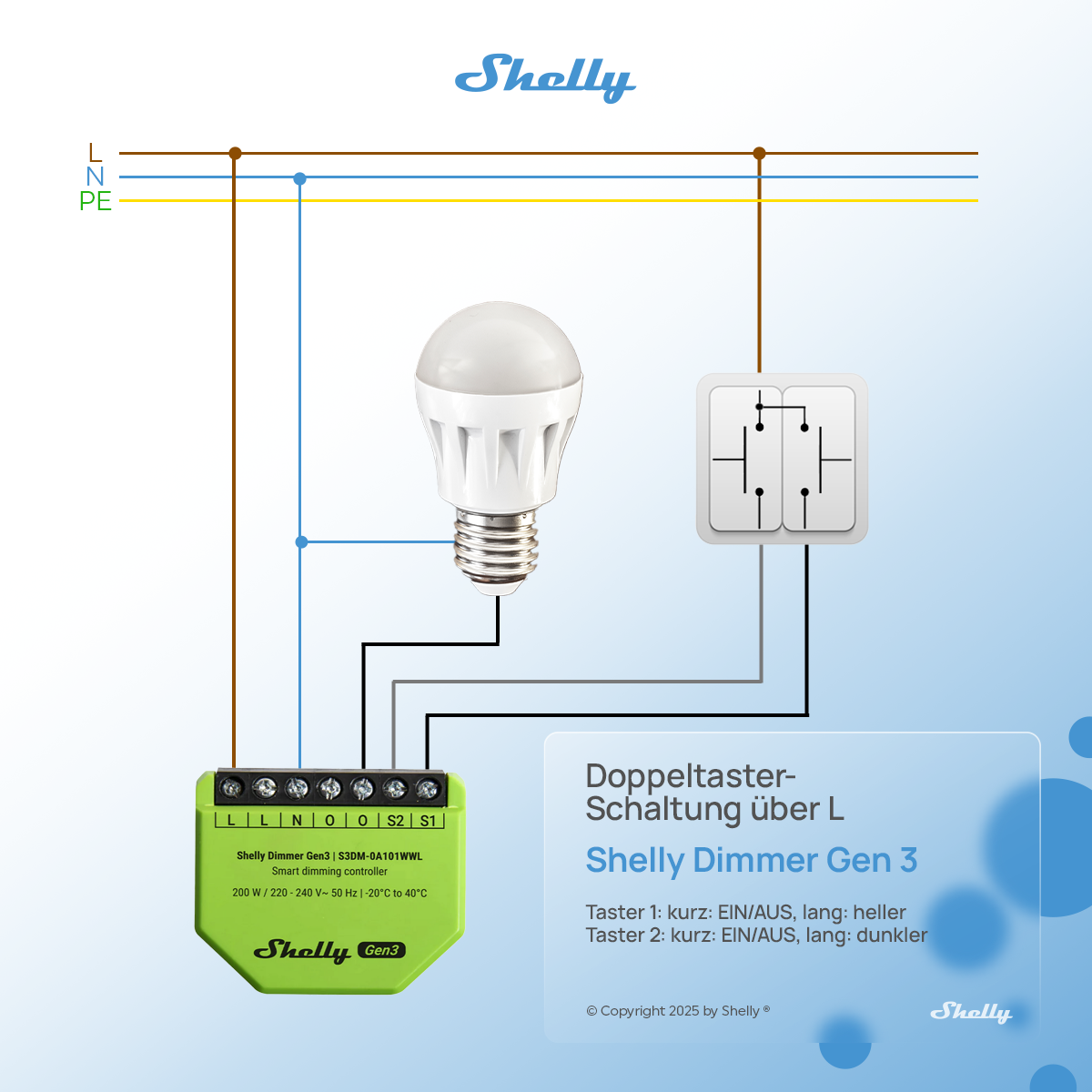

Dimmer Gen3 Doppeltaster Schaltung über L.png
- 629,15 kB
- 1.200 × 1.200
Dimmer Gen3 Doppeltaster Schaltung über N.png
- 629,51 kB
- 1.200 × 1.200

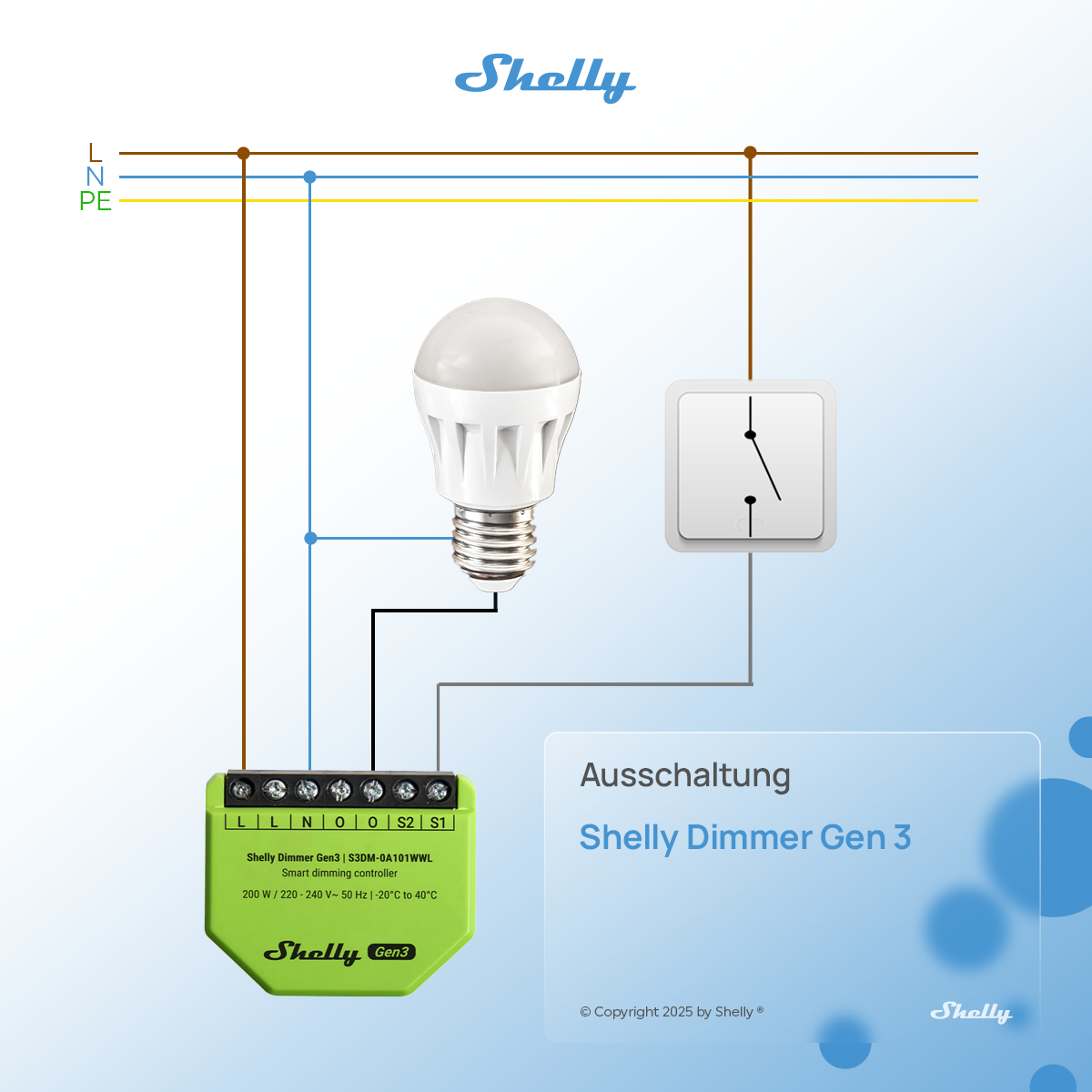

Dimmer Gen3 Ausschaltung.png
- 613,51 kB
- 1.200 × 1.200
Dimmer Gen3 Tasterschaltung LED Treiber.png
- 735,5 kB
- 1.200 × 1.200
Dimmer Gen3 Tasterschaltung ohne N.png
- 652,47 kB
- 1.200 × 1.200

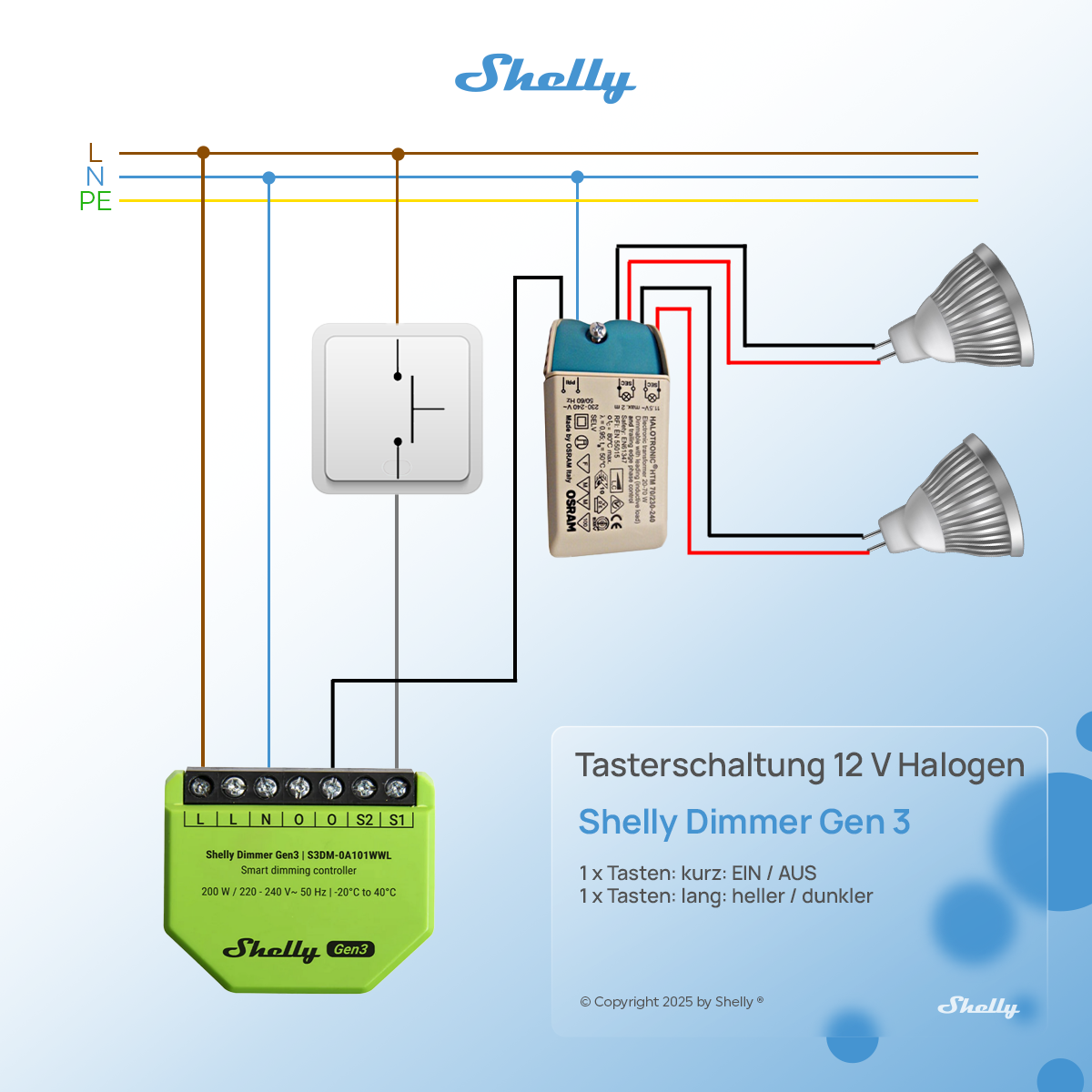

Dimmer Gen3 Tasterschaltung Halogen Treiber.png
- 690,62 kB
- 1.200 × 1.200

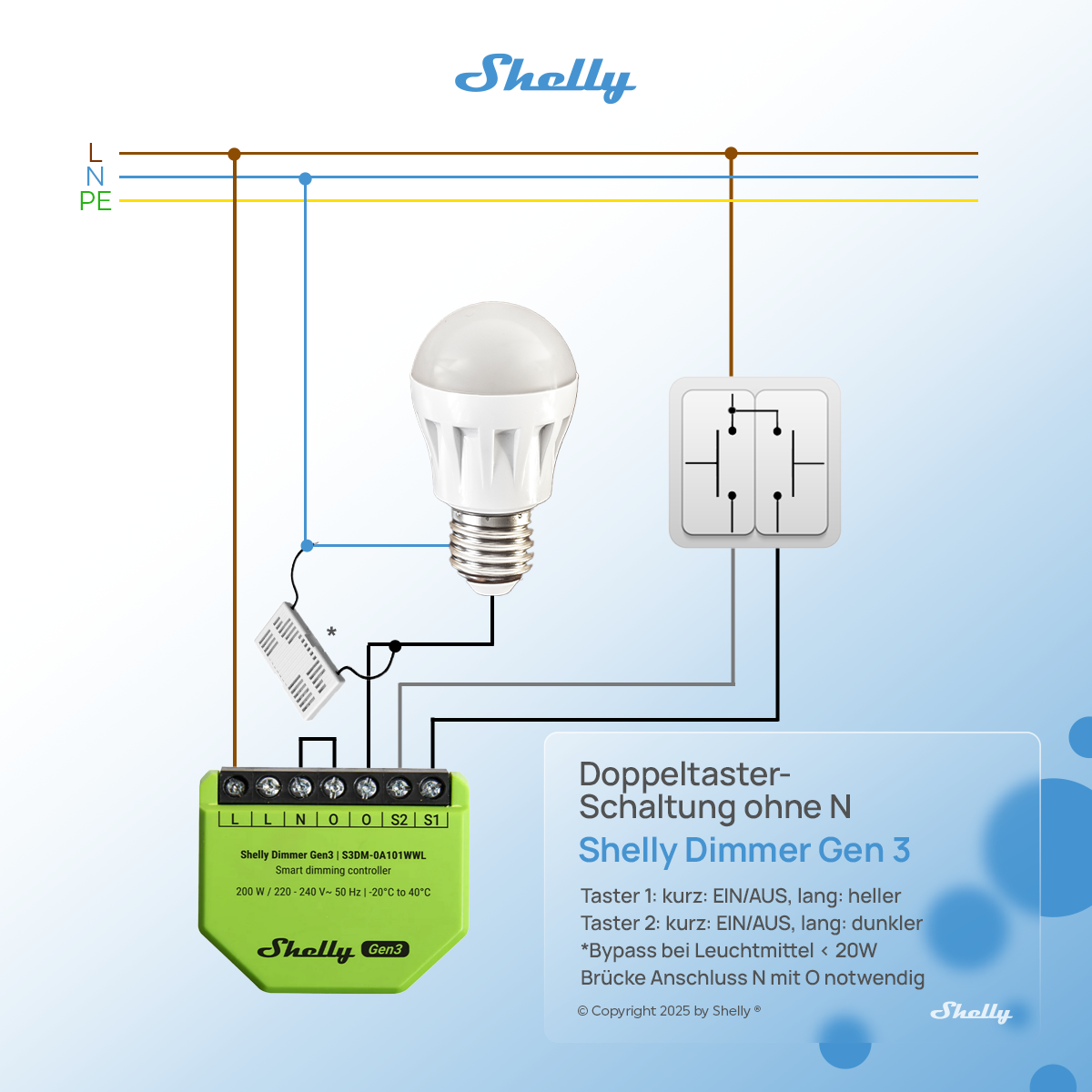

Dimmer Gen3 Doppeltaster Schaltung ohne N.png
- 664,01 kB
- 1.200 × 1.200
Dimmer Gen3 Tasterschaltung.png
- 614,42 kB
- 1.200 × 1.200

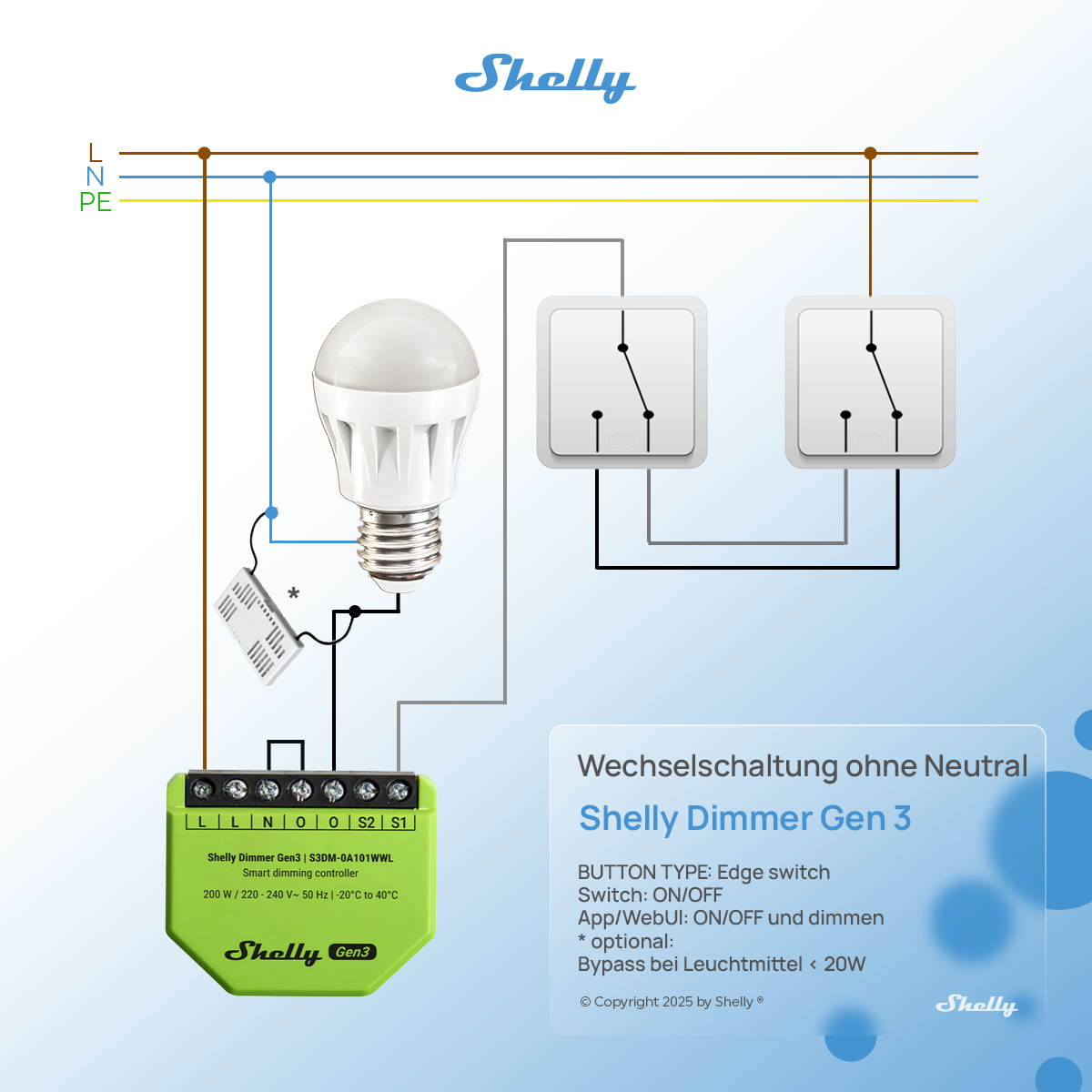

Dimmer Gen3 Wechselschaltung ohne N.png
- 651,69 kB
- 1.200 × 1.200

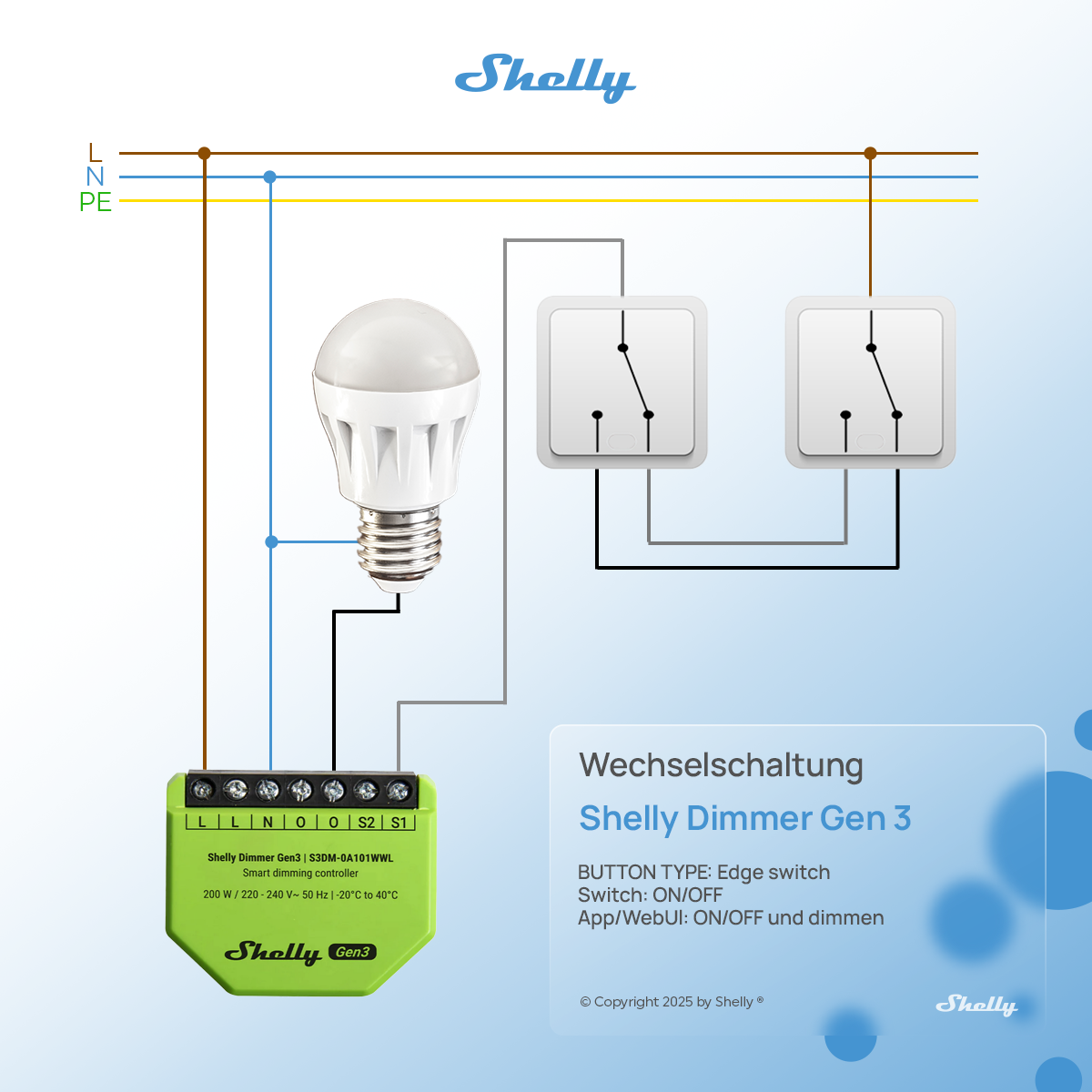

Dimmer Gen3 Wechselschaltung.png
- 620,23 kB
- 1.200 × 1.200
